Blokady rozrządu - Jak uniknąć błędów w warsztacie?

W warsztacie blokady rozrządu nie są dodatkiem, tylko narzędziem, które decyduje o tym, czy wymiana paska, łańcucha albo uszczelniaczy zakończy się spokojnym uruchomieniem silnika. Ja patrzę na ten temat prosto: najpierw trzeba wiedzieć, do czego służy taki zestaw, potem dobrać go do konkretnej jednostki, a dopiero na końcu liczyć koszt i opłacalność. W tym artykule pokazuję też, gdzie mechanicy najczęściej popełniają błąd i dlaczego w japońskich traktorach dokładność ma jeszcze większe znaczenie.

Do czego służą narzędzia do blokowania rozrządu

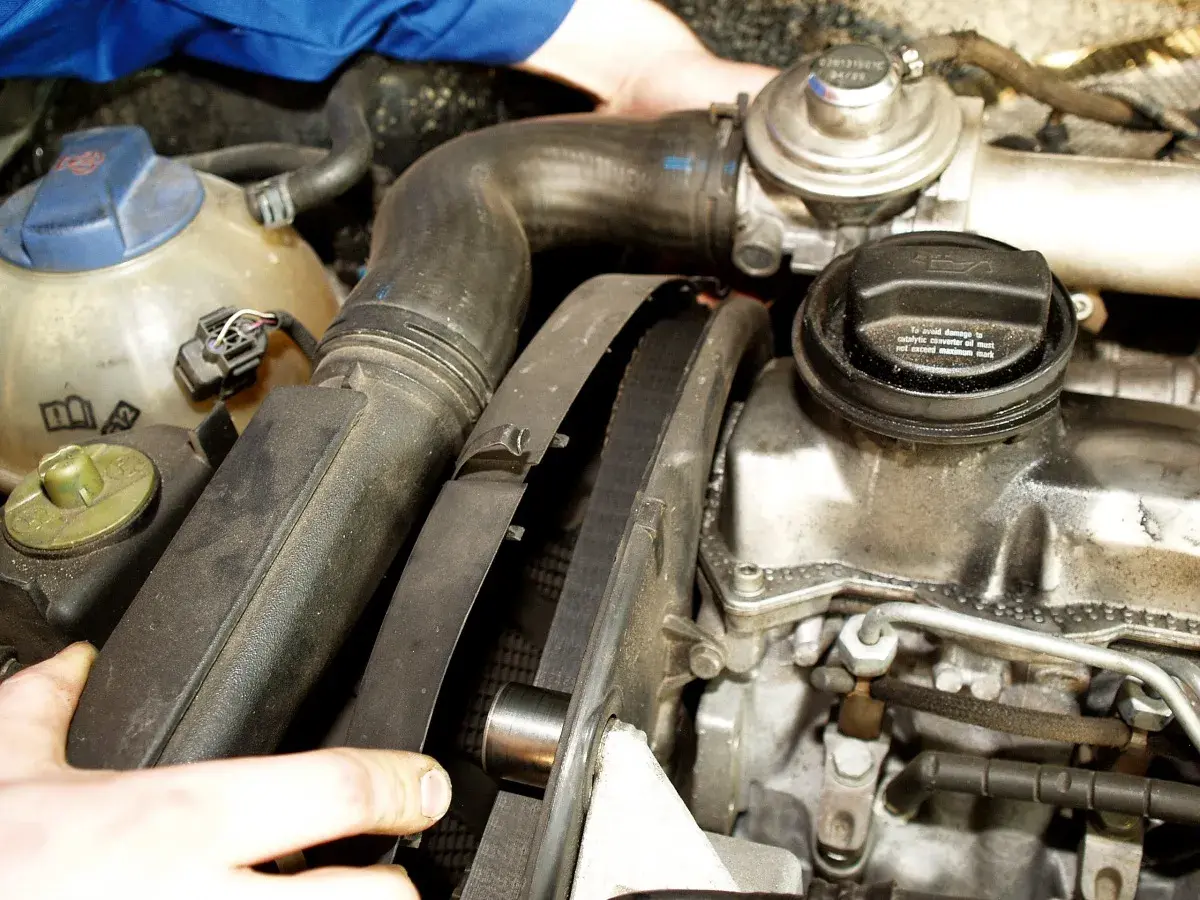

Ich zadanie jest prostsze, niż wygląda z boku: utrzymać wał korbowy, wałek albo wałki rozrządu oraz, w niektórych jednostkach, pompę wysokiego ciśnienia lub elementy zmiennych faz w dokładnie takiej pozycji, jakiej wymaga procedura serwisowa. W silnikach kolizyjnych to nie jest detal, tylko zabezpieczenie przed kontaktem tłoków z zaworami. Gdy w grę wchodzi pasek, łańcuch, napinacz albo demontaż głowicy, bez prawidłowej blokady bardzo łatwo przestawić fazy o jeden ząb i narobić sobie pracy na kilka godzin więcej.

W praktyce liczy się nie samo „zatrzymanie” koła, ale utrzymanie górnego martwego punktu pierwszego cylindra oraz wzajemnego położenia elementów napędu. Jeśli silnik ma układ zmiennych faz, trzeba pamiętać, że VVT, czyli system regulacji kąta pracy wałka, też potrafi zmienić obraz całej procedury. Dlatego mechanik nie powinien opierać się wyłącznie na znakach malowanych na osłonie lub kole zębatym. To dobry punkt orientacyjny, ale nie zawsze wystarczający. Z takiego podejścia płynnie przechodzi się do najważniejszej decyzji w warsztacie: jak dobrać właściwy zestaw.

Jak dobrać zestaw do konkretnego silnika

Ja zaczynam od kodu silnika, nie od samej marki maszyny. Ten sam producent ciągnika czy auta potrafi montować kilka odmian jednostki, a różnice w otworach blokujących, długości trzpieni czy położeniu punktów referencyjnych bywają zaskakująco duże. Jak podaje Sealey, ich oferta obejmuje ponad 150 zestawów i ponad 3000 kodów silników, więc widać wyraźnie, że mówimy o narzędziach bardzo mocno przypisanych do konkretnej konstrukcji.

Przed zakupem sprawdzam jeszcze cztery rzeczy: czy silnik ma pasek czy łańcuch, czy blokować trzeba także pompę, czy występują zmienne fazy oraz czy producent wymaga śruby lub trzpienia o określonej długości. Jeśli którejś z tych informacji brakuje, nie kupuję „na oko”. W warsztacie taka oszczędność zwykle kończy się tym, że narzędzie leży bezużyteczne, a samochód albo traktor wraca na podnośnik. Gdy zestaw już pasuje, liczy się kolejność pracy, bo to właśnie na tym etapie najłatwiej o błąd.

Jak pracować z nimi bez ryzyka przestawienia faz

Tu nie ma miejsca na improwizację. Ja trzymam się procedury i zawsze zaczynam od dokumentacji, nawet jeśli silnik „wygląda znajomo”.

1. Ustal kod silnika i instrukcję serwisową. To pierwszy filtr. Bez niego łatwo użyć złej blokady albo ustawić wał w niewłaściwym położeniu.
2. Ustaw pierwszy cylinder w GMP na suwie sprężania. GMP, czyli górny martwy punkt, musi odpowiadać właściwemu suwu, a nie tylko chwilowemu ustawieniu znaku na kole.
3. Zablokuj wał korbowy. To on wyznacza bazę całej operacji. Jeśli wał ruszy się choć minimalnie, cały układ zaczyna się rozjeżdżać.
4. Unieruchom wałek lub wałki rozrządu. W silnikach z wieloma wałkami trzeba pilnować każdego z nich osobno, a przy VVT także pozycji elementów regulacyjnych.
5. Odciąż napinacz i zdejmij pasek albo łańcuch. Jeśli napinacz zostanie zwolniony zbyt gwałtownie, układ łatwo traci referencję.
6. Po montażu obróć silnik ręcznie co najmniej dwa pełne obroty. To najprostszy test, czy wszystko wróciło tam, gdzie powinno. Jeżeli znaki się nie zgadzają, nie uruchamiaj silnika.

W tym miejscu dokładam jeszcze jedną rzecz, którą wielu mechaników pomija w pośpiechu: momenty dokręcania. Przy elementach rozrządu, napinaczach i kołach pasowych nie wolno polegać na wyczuciu. Zbyt mały moment powoduje luz, a zbyt duży potrafi uszkodzić gwint albo zmienić pozycję elementu po kilku minutach pracy. To prowadzi wprost do najczęstszych błędów, które opisuję niżej.

Najczęstsze błędy w warsztacie i ich skutki

Większość problemów nie wynika z tego, że zestaw jest zły. Problemem jest pośpiech albo skrót myślowy.

• Ustawianie „na farbę” zamiast na blokadę. Znak malowany na starym pasku albo kole nie zastąpi procedury. Jeśli silnik wymaga dokładnego pozycjonowania, taka metoda bywa zwyczajnie za mało precyzyjna.
• Kręcenie wałem w złą stronę. W niektórych jednostkach to potrafi rozluźnić napinacz lub przestawić łańcuch. Efekt widać dopiero przy rozruchu, kiedy jest już za późno na korektę.
• Ignorowanie zmiennych faz rozrządu. Jeśli układ VVT zostanie ustawiony niezgodnie z procedurą, silnik może pracować nierówno, głośniej albo w ogóle nie osiągnąć prawidłowych parametrów.
• Stare śruby i niewłaściwy moment dokręcania. W rozrządzie często pracują śruby rozciągliwe, których nie powinno się używać ponownie. To ma znaczenie większe, niż wielu osobom się wydaje.
• Próba dopasowania jednego zestawu do wszystkiego. Uniwersalny komplet bywa praktyczny, ale tylko wtedy, gdy naprawdę pasuje do danego kodu silnika i jesteś w stanie potwierdzić to w dokumentacji.

Najbardziej zdradliwy jest błąd z napinaczem. Jeśli jego położenie zmieni się po zwolnieniu albo śruba zostanie dokręcona zbyt mocno lub zbyt słabo, cały układ przestaje pracować tak, jak przewidział producent. W praktyce oznacza to powrót samochodu albo traktora do warsztatu, często z wyższym kosztem niż sama wymiana rozrządu. Gdy mechanik widzi już te ryzyka, kolejne pytanie brzmi bardzo przyziemnie: kupić narzędzie czy je wypożyczyć?

Ile kosztuje zestaw i kiedy opłaca się go kupić zamiast wypożyczyć

Inter Cars podaje, że taki zestaw kosztuje średnio od kilkudziesięciu do kilkuset złotych. To rozsądny przedział, ale sam w sobie niczego nie rozstrzyga. Ja patrzę na częstotliwość użycia: jeśli dany silnik pojawia się regularnie, zakup szybko się broni; jeśli to naprawa sporadyczna, wypożyczenie albo współdzielenie zestawu z innym warsztatem bywa rozsądniejsze. Na rynku spotyka się też praktykę wypożyczania narzędzia przy zakupie kompletu rozrządu, więc czasem koszt serwisu da się rozłożyć bez kupowania kolejnego pudełka do szuflady.

Praktyczne kryterium jest proste:

• Kup, jeśli obsługujesz te same jednostki kilka razy w miesiącu albo masz stały napływ podobnych maszyn.
• Wypożycz, jeśli robisz taki silnik raz na jakiś czas i nie chcesz zamrażać gotówki w narzędziu.
• Wybierz zestaw serwisowy producenta, gdy dokumentacja wyraźnie tego wymaga albo konstrukcja jest trudna i nie chcesz ryzykować przestoju.

W warsztacie kalkuluję to bardzo trzeźwo: jedna źle ustawiona naprawa kosztuje więcej niż porządny zestaw. Dlatego nawet przy ograniczonym budżecie nie szukałbym najtańszej opcji, tylko tej, która naprawdę pasuje do pracy, jaką wykonuję najczęściej. A w japońskich traktorach to podejście ma jeszcze większy sens, bo tam miejsce na błąd bywa wyjątkowo małe.

Dlaczego w japońskich traktorach dokładność ma jeszcze większe znaczenie

W maszynach rolniczych, zwłaszcza w kompaktowych japońskich traktorach, często spotykam się z ciasną zabudową silnika i słabszym dostępem do znaków oraz osłon. To oznacza, że ustawianie „na wyczucie” jest jeszcze mniej bezpieczne niż w zwykłym aucie. Dochodzi do tego sezonowość pracy: traktor ma być sprawny wtedy, kiedy naprawdę jest potrzebny, a nie dopiero po kolejnym demontażu i poprawkach.

Druga rzecz to różnorodność. Ta sama marka maszyny może mieć kilka wersji napędu, różne odmiany diesla i różne rozwiązania przy rozrządzie. W praktyce nie wystarczy wiedzieć, że to „japoński silnik” albo „model z podobnego rocznika”. Potrzebny jest konkretny kod jednostki i procedura. Przy sprzęcie rolniczym szczególnie łatwo też trafić na egzemplarz po wcześniejszej naprawie, z nietypowymi częściami albo śladami wieloletniej eksploatacji. Wtedy blokowanie układu według instrukcji nie jest formalnością, tylko sposobem na uniknięcie kolejnego rozbierania maszyny.

Jeśli miałbym wskazać jedną rzecz, której w takich naprawach nie warto oszczędzać, byłby to właśnie właściwy zestaw do ustawiania faz. W ciągniku przestój bywa droższy niż w samochodzie osobowym, bo zatrzymuje pracę całego gospodarstwa albo ekipy serwisowej. I właśnie dlatego kończę prostą checklistą, która pomaga domknąć naprawę bez nerwów.

Co sprawdzić po złożeniu, żeby naprawa nie wróciła po pierwszym odpaleniu

Po złożeniu nie zamykam tematu od razu. Najpierw robię krótką kontrolę, która zwykle oszczędza późniejszych reklamacji.

• Obracam silnik ręcznie i sprawdzam, czy nie ma oporu, stuków ani nagłego zatrzymania.
• Weryfikuję zgodność znaków po dwóch pełnych obrotach wału.
• Kontroluję pozycję napinacza i stan osłon, które zostały zdjęte przy demontażu.
• Jeśli silnik ma zmienne fazy, sprawdzam, czy ich ustawienie wróciło do pozycji wymaganej przez instrukcję.
• Przy pierwszym uruchomieniu słucham pracy na biegu jałowym, a po krótkiej jeździe próbnej albo pracy pod obciążeniem jeszcze raz oceniam, czy nic nie stuka i nie piszczy.

Taki finał nie jest formalnością, tylko ostatnim testem jakości. Jeśli wszystko zagra po ręcznym obrocie i krótkim uruchomieniu, jest duża szansa, że naprawa została wykonana poprawnie. Jeśli pojawia się jakakolwiek niezgodność, lepiej cofnąć się o krok i sprawdzić ustawienie jeszcze raz, niż ryzykować kosztowny powrót silnika na stół.
