Najpierw dobierz właściwy sposób pomiaru, potem włącz miernik w szereg z obwodem
- Do pomiaru prądu nie podpina się miernika równolegle, tylko rozcina obwód i wstawia go pośrodku toru prądowego.
- W instalacjach pojazdów najczęściej pracuje się na prądzie stałym, więc trzeba wybrać zakres DC A i właściwe gniazdo.
- Zaczynaj od najwyższego zakresu, bo zbyt niski może spalić bezpiecznik wejściowy miernika.
- Przy dużych prądach, zwłaszcza rozruchowych, lepsze są cęgi prądowe albo układ z bocznikiem.
- Stały wskaźnik w kabinie powinien zwykle korzystać z bocznika, a nie prowadzić pełnego prądu przez mały panelowy miernik.
Co miernik prądu naprawdę robi w obwodzie
Amperomierz nie „podgląda” obwodu z boku. On staje się jego częścią, więc cały prąd przepływa przez przyrząd albo przez bocznik, jeśli taki zastosowano. To właśnie dlatego pomiar prądu różni się od pomiaru napięcia i wymaga przerwania przewodu oraz wpięcia miernika w odpowiednie miejsce.
Ta różnica ma znaczenie praktyczne. Każdy miernik wnosi pewien własny opór i powoduje spadek napięcia pomiarowego, czyli burden voltage. W prostym układzie to drobiazg, ale w instalacjach 12 V lub 24 V nawet niewielki spadek potrafi już zmienić zachowanie odbiornika, zwłaszcza gdy mierzysz mały pobór albo diagnostykę ładowania.
W warsztacie i w traktorach najczęściej robi się taki pomiar po to, żeby sprawdzić:
- prąd ładowania alternatora,
- pobór spoczynkowy akumulatora,
- obciążenie świateł roboczych, wentylatora lub dodatkowego osprzętu,
- czy konkretny obwód nie ciągnie zbyt dużego prądu po naprawie.
Jeżeli to ma być pomiar diagnostyczny, a nie stały wskaźnik w kabinie, można postawić na prostsze rozwiązanie. Jeśli ma to być element instalacji na lata, sprawa wygląda inaczej i właśnie od tego zależy dobór sprzętu.
Jaki miernik wybrać do warsztatu i do traktora
Do takich prac nie biorę pierwszego lepszego multimetru. Najważniejsze są trzy rzeczy: osobne wejście prądowe, zakres dla prądu stałego i sensowny sposób zabezpieczenia miernika. W wielu ręcznych multimetrów gniazdo mA jest bezpiecznikowane i nadaje się do mniejszych prądów, a osobne gniazdo A służy do wyższych obciążeń. Do większych prądów lepiej sprawdzają się cęgi lub układ z bocznikiem.
| Rozwiązanie | Kiedy ma sens | Plusy | Ograniczenia |
|---|---|---|---|
| Miernik w szereg | Małe i średnie prądy, szybka diagnostyka | Najprostszy odczyt i łatwa interpretacja | Trzeba rozpiąć obwód i uważać na bezpiecznik wejściowy |
| Bocznik | Stały montaż, większe prądy, wskaźnik w kabinie | Bezpieczniejszy przy dużym obciążeniu, wygodny w pracy ciągłej | Wymaga dobrego doboru elementu i poprawnego okablowania |
| Cęgi prądowe | Diagnostyka bez rozpinania obwodu, rozruch, ładowanie | Nie trzeba przecinać przewodu, szybkie pomiary | Nie każdy model mierzy DC, przy małych prądach bywa mniej wygodny |
Jeśli pracujesz przy instalacjach japońskich traktorów, szczególnie przy układzie ładowania i obwodach pomocniczych, najlepiej sprawdza się zestaw z pomiarem DC A i porządną ochroną wejść. Ja do szybkiej diagnozy często sięgam po cęgi, a po miernik w szereg dopiero wtedy, gdy potrzebuję dokładniejszego wyniku przy mniejszym prądzie. Gdy sprzęt jest już dobrany, można przejść do samego wpięcia w obwód.

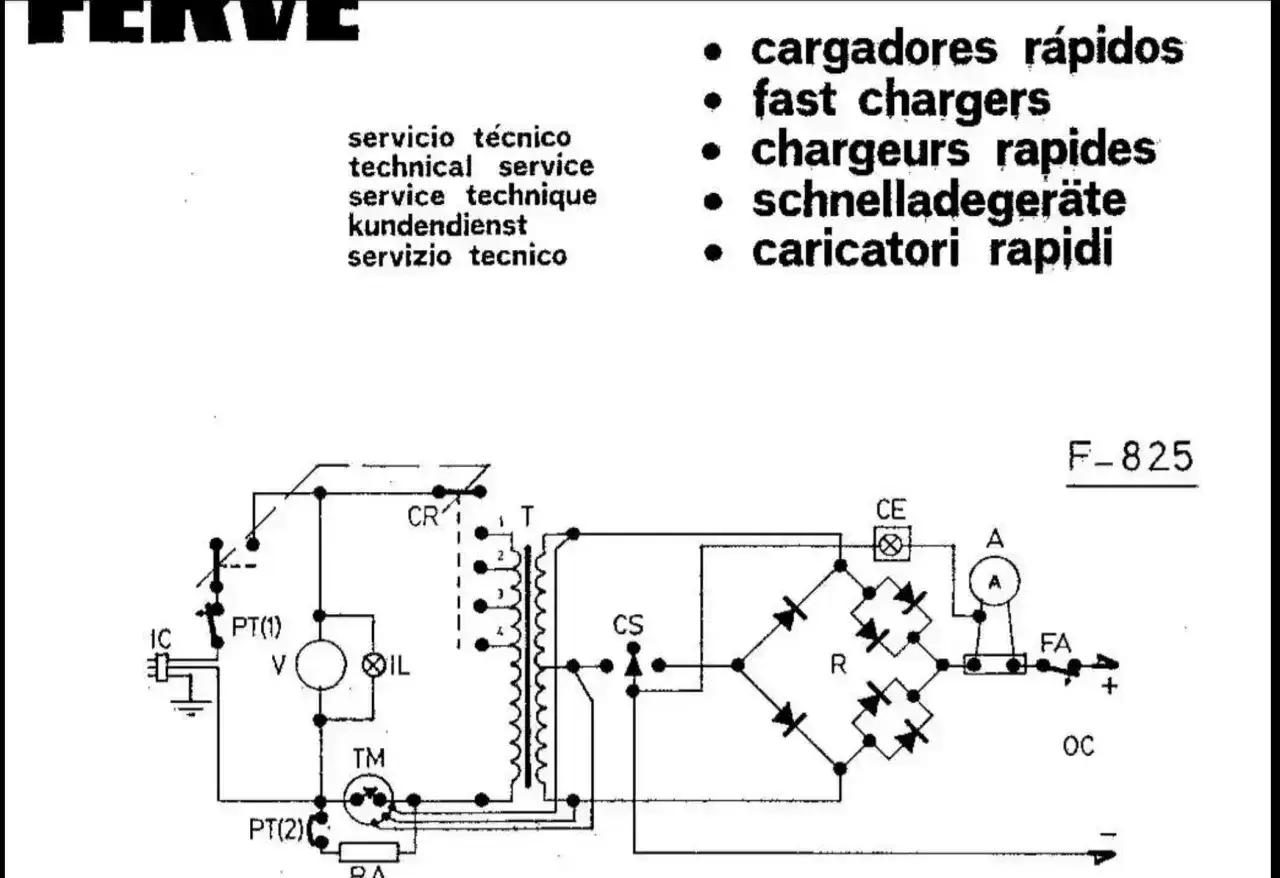

Podłączenie amperomierza krok po kroku
Najpierw wyłącz zasilanie i, jeśli to możliwe, odłącz akumulator. W instalacji pojazdu najwygodniej zwykle odpiąć przewód masowy, bo od razu zmniejszasz ryzyko przypadkowego zwarcia. Potem ustal, który obwód chcesz mierzyć, bo inaczej wpina się miernik przy diagnostyce ładowania, a inaczej przy sprawdzaniu poboru po wyłączeniu zapłonu.
- Włóż czarny przewód do gniazda COM, a czerwony do wejścia A lub mA, zależnie od spodziewanego prądu.
- Ustaw miernik na pomiar DC A i zacznij od najwyższego zakresu.
- Rozepnij przewód w miejscu pomiaru, tak aby prąd miał tylko jedną drogę przez miernik.
- Podłącz końcówki tak, aby miernik znalazł się w szeregu między źródłem zasilania a odbiornikiem.
- Włącz zasilanie i odczytaj wynik. Jeśli na wyświetlaczu pojawia się minus, przewody są po prostu odwrócone.
- Jeżeli wartość jest dużo niższa od spodziewanej, możesz zejść na niższy zakres, ale dopiero po upewnieniu się, że mieścisz się z prądem w bezpiecznym obszarze.
- Po zakończeniu pomiaru wyłącz obwód, przywróć normalne połączenie i dopiero wtedy odłącz miernik.
Tu najłatwiej popełnić błąd, bo odruch z pomiaru napięcia działa odwrotnie niż trzeba. Równoległe podłączenie amperomierza jest prostą drogą do uszkodzenia bezpiecznika, a w skrajnym przypadku do uszkodzenia samego miernika. Jeśli ktoś mierzy prąd po raz pierwszy, zawsze powtarzam jedną rzecz: najpierw właściwe gniazdo i najwyższy zakres, dopiero potem doprecyzowanie odczytu.
Montaż stały w instalacji pojazdu wymaga bocznika
Jeśli chcesz zamontować wskaźnik na stałe, na przykład w kabinie traktora, nie prowadź całego prądu przez mały panelowy miernik, jeśli obwód ma większe obciążenie. W takich instalacjach standardem jest bocznik, czyli rezystor o bardzo małej wartości, włączony w główny przewód. Sam wskaźnik mierzy wtedy spadek napięcia na boczniku, a nie przenosi pełnego prądu roboczego.
To rozwiązanie ma kilka zalet. Po pierwsze, jest bezpieczniejsze przy większych prądach. Po drugie, pozwala przenieść delikatną część pomiarową w miejsce mniej narażone na ciepło i drgania. Po trzecie, ułatwia prowadzenie przewodów do kabiny, bo cienkie przewody pomiarowe są dużo prostsze do zabezpieczenia niż gruby tor prądowy.
- Dobierz bocznik do spodziewanego obciążenia, a nie „na oko”.
- Umieść go w miejscu, które nie będzie się nadmiernie nagrzewać i nie zbierze błota ani wilgoci.
- Złącza zaciśnij solidnie i zabezpiecz przed drganiami, bo w maszynie rolniczej luźny styk psuje wszystko szybciej niż sam miernik.
- Prowadź przewody sygnałowe osobno, z dala od ostrych krawędzi i miejsc, gdzie pracuje wiązka.
- Jeżeli producent wskaźnika wymaga bezpiecznika na przewodzie pomiarowym, potraktuj to jako element obowiązkowy, nie opcjonalny.
W praktyce to najlepsza droga do stabilnego odczytu w pracy ciągłej. Gdy jednak nie chcesz rozcinać przewodu ani robić stałej przeróbki instalacji, są wygodniejsze narzędzia do diagnostyki, szczególnie przy większych prądach.
Kiedy cęgi są lepsze niż wpinanie miernika w obwód
Ja do szybkiej diagnostyki bardzo często wybieram cęgi prądowe, bo nie trzeba rozłączać obwodu. To jest ogromna przewaga przy sprawdzaniu ładowania, rozruchu albo poboru w układzie, którego nie chcę na chwilę rozbierać. Cęgi mierzą pole magnetyczne wokół przewodu, więc przewód musi przechodzić przez szczęki pojedynczo, a nie razem z innymi żyłami.
To rozwiązanie ma jednak swoje granice. Do akumulatora i alternatora potrzebujesz modelu, który mierzy prąd stały DC, bo wiele prostszych cęgów obsługuje wyłącznie AC. Przy bardzo małych prądach dokładność też bywa skromniejsza niż w dobrze dobranym pomiarze szeregowym lub na boczniku.
Cęgi są szczególnie sensowne, gdy:
- chcesz zmierzyć prąd rozruchu lub ładowania bez rozpinania instalacji,
- obwód ma duże obciążenie i zwykły multimetr byłby zbyt ograniczony,
- potrzebujesz szybkiej diagnostyki w warsztacie, a nie stałego wskaźnika,
- chcesz porównać zachowanie kilku obwodów bez długiego przepinania przewodów.
W wielu przypadkach to po prostu rozsądniejsza droga niż kombinowanie z ręcznym miernikiem na granicy jego możliwości. A skoro wiadomo już, kiedy użyć którego narzędzia, warto jeszcze wyłapać błędy, które w praktyce psują pomiar najczęściej.
Najczęstsze błędy, które psują pomiar i palą bezpieczniki
- Podłączenie równoległe zamiast szeregowego. To najkrótsza droga do złego odczytu albo uszkodzenia miernika.
- Wpięcie przewodu czerwonego do niewłaściwego gniazda. Gniazdo mA nie jest przeznaczone do dużych prądów, nawet jeśli z zewnątrz wygląda podobnie.
- Zaczynanie od zbyt niskiego zakresu. Jeśli nie wiesz, ile naprawdę płynie, start od maksymalnego zakresu jest najbezpieczniejszy.
- Pomiar prądu rozrusznika zwykłym multimetrem ręcznym. Rozruch to zwykle rząd dziesiątek albo setek amperów, więc taki pomiar kończy się źle.
- Ignorowanie bezpiecznika wejściowego. Jeśli się przepalił, wymień go na dokładnie taki sam, a nie „na drut”.
- Słaby styk na końcówkach. Luźny zacisk potrafi zaniżyć wynik, grzać się i wprowadzać niepotrzebny spadek napięcia.
- Mylenie znaku minus z awarią. W prądzie stałym ujemny wynik zwykle oznacza tylko odwróconą polaryzację przewodów.
W praktyce właśnie te drobiazgi robią największą różnicę. Miernik sam w sobie rzadko jest problemem; najczęściej zawodzi sposób wpięcia, niewłaściwy zakres albo pośpiech przy pierwszym podłączeniu. Gdy to opanujesz, zostaje już tylko ostatni test całej instalacji.
Po montażu sprawdź nie tylko wskazanie, ale i zachowanie całej instalacji
Po zakończeniu pracy nie patrzę wyłącznie na liczbę na wyświetlaczu. Sprawdzam jeszcze, czy przewody i złącza nie grzeją się pod obciążeniem, czy wskazanie nie skacze oraz czy po montażu instalacja działa tak samo stabilnie jak wcześniej. W maszynach z kabiną i w traktorach z dużą liczbą drgań takie dodatkowe sprawdzenie naprawdę oszczędza powrotów do warsztatu.
- Porównaj odczyt przy wyłączonych i włączonych odbiornikach.
- Dotknij ostrożnie złączy po kilku minutach pracy i sprawdź, czy nie robią się wyraźnie ciepłe.
- Jeśli masz możliwość, zestaw wynik z cęgami prądowymi albo drugim miernikiem.
- Upewnij się, że wiązka jest dobrze przymocowana i nie ociera się o ostre elementy.
- Przy stałym montażu zostaw dostęp do bezpiecznika i złącz, bo do tego i tak wraca się przy pierwszym przeglądzie.
Jeśli wszystko pozostaje chłodne, stabilne i logiczne, podłączenie jest wykonane poprawnie. Właśnie tak powinien działać dobrze zrobiony pomiar w warsztacie: bez zgadywania, bez przeciążania obwodu i bez niepotrzebnych niespodzianek po pierwszym uruchomieniu.
