Jak sprawdzić przekaźnik w traktorze - diagnoza i naprawa

Rafał Zawadzki 21 maja 2026
Schemat pokazuje, jak sprawdzić przekaźnik, z oznaczeniami COMMON, NO, NC, 30, 87a, 87, 85, 86 i COIL.

Spis treści

Przekaźnik w traktorze lub innym pojeździe roboczym potrafi unieruchomić rozrusznik, światła, wentylator chłodnicy albo układ podgrzewania, a objawy często wyglądają jak problem z bezpiecznikiem lub wiązką. W praktyce da się to zweryfikować szybko, jeśli podejdzie się do sprawy po kolei: od odczytu pinów, przez pomiar cewki, aż po próbę pod obciążeniem. Poniżej pokazuję, jak sprawdzić przekaźnik bez zgadywania, również w warunkach warsztatowych, które dobrze znają właściciele japońskich traktorów.

Najpierw cewka, potem styki i test pod obciążeniem

  • Najpierw identyfikuję piny 85, 86, 30, 87 i ewentualnie 87a, bo bez tego łatwo pomylić cewkę ze stykami.
  • Uszkodzona cewka oznacza zwykle brak reakcji przekaźnika niezależnie od reszty układu.
  • Przekaźnik może kliknąć i nadal być niesprawny, jeśli styki są wypalone albo sklejone.
  • Najpewniejszy wynik daje połączenie pomiaru multimetrem z krótkim testem na zasilaniu 12 V lub 24 V.
  • W traktorze warto dodatkowo sprawdzić gniazdo, wilgoć i korozję, bo to bardzo częsta przyczyna pozornych awarii przekaźnika.

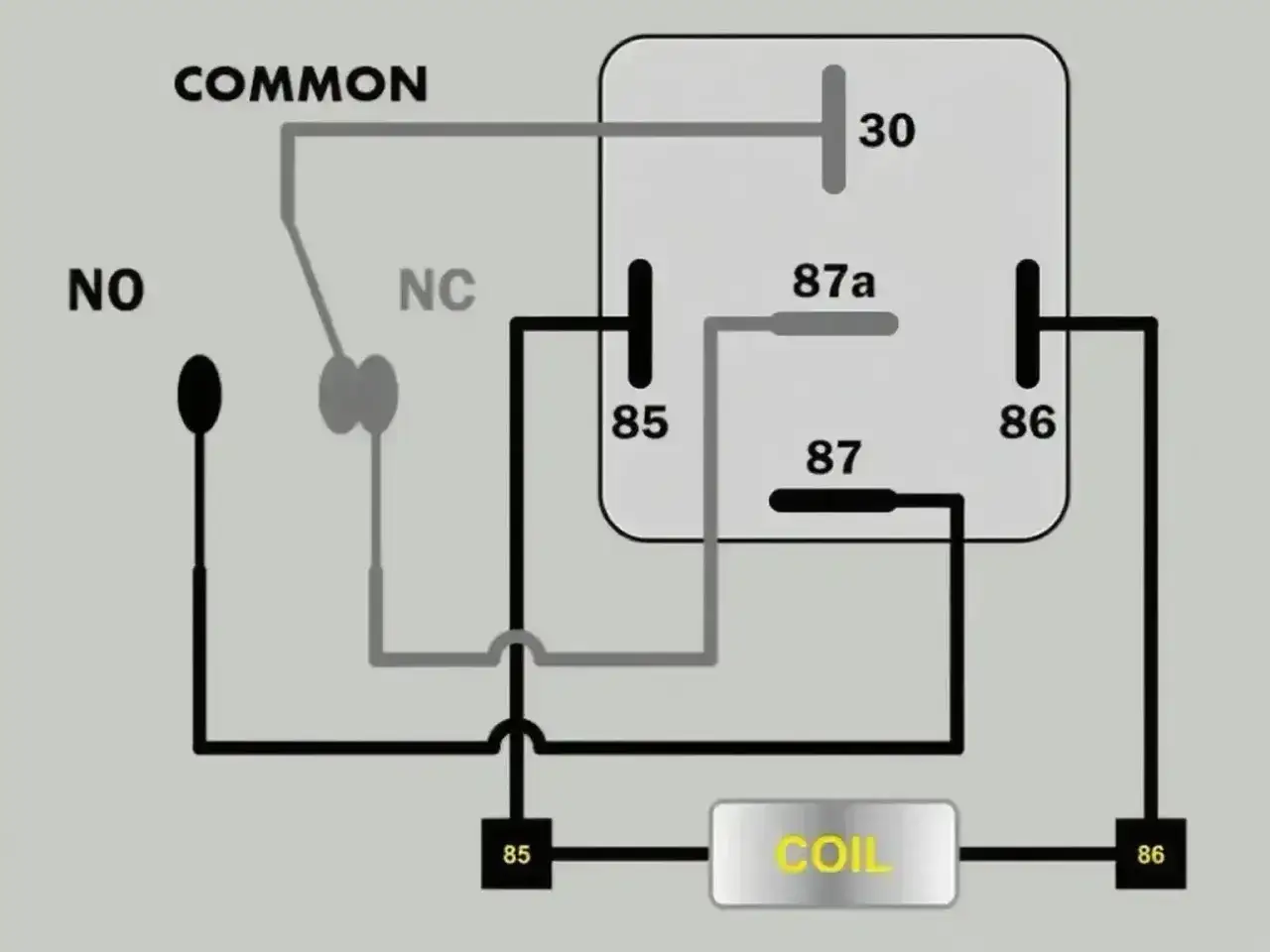

Schemat przekaźnika samochodowego. Pokazuje, jak sprawdzić przekaźnik, podłączając cewkę i styki.

Zacznij od typu przekaźnika i jego pinów

W warsztacie nie zaczynam od miernika, tylko od obudowy. Szukam nadrukowanego schematu, bo to on mówi mi, czy mam zwykły przekaźnik 4-pinowy, wersję 5-pinową z wyjściem 87a, czy egzemplarz z wbudowaną diodą albo rezystorem. W japońskich traktorach takie elementy sterują zwykle rozrusznikiem, świecami żarowymi, światłami, wentylatorem chłodnicy albo elektromagnesami, więc pomyłka w oznaczeniach od razu psuje diagnozę.

Oznaczenie Rola Co sprawdzam
85 i 86 Cewka sterująca Podaję na nie napięcie sterujące; przy diodzie ma znaczenie polaryzacja.
30 Styk wspólny To zwykle wejście zasilania dla obwodu roboczego.
87 Styk normalnie otwarty W spoczynku nie łączy się z 30, po wzbudzeniu powinien się zamknąć.
87a Styk normalnie zamknięty W wersji 5-pinowej ma połączenie z 30 bez zasilania cewki.
  • 4 piny oznaczają najczęściej prosty układ NO, czyli bez styku 87a.
  • 5 pinów daje możliwość przełączania między 87 i 87a.
  • Dioda w środku wymaga zachowania biegunowości przy testach.
  • Rezystor jest mniej czuły na polaryzację, ale nadal trzeba podać właściwe napięcie znamionowe.

Gdy już wiem, z czym pracuję, łatwiej odróżnić realną usterkę od zwykłego braku zasilania na cewce. To prowadzi do kolejnego kroku: objawów, które rzeczywiście coś mówią, a nie tylko wprowadzają w błąd.

Objawy, które naprawdę pomagają w diagnozie

Nie ufam samemu „kliknięciu”. Przekaźnik może wyraźnie zadziałać mechanicznie, a mimo to nie przenosić prądu na styki robocze. Z drugiej strony brak kliknięcia nie zawsze oznacza uszkodzenie samego elementu, bo winne bywa zasilanie sterujące, masa albo bezpiecznik w obwodzie cewki.

  • Przerywana praca odbiornika często wskazuje na wypalone styki albo luźne gniazdo.
  • Brak reakcji po włączeniu może oznaczać przerwę w cewce, brak napięcia sterującego lub uszkodzony obwód masy.
  • Wyraźne klikanie bez zasilania odbiornika sugeruje, że cewka żyje, ale styki robocze już nie.
  • Przekaźnik działa po poruszeniu kostką zwykle wskazuje na korozję pinów albo słaby styk w gnieździe.
  • Ogrzewanie obudowy bywa objawem dużego spadku napięcia na stykach lub zbyt dużego obciążenia.

W maszynach rolniczych, zwłaszcza pracujących w kurzu i wilgoci, taki zestaw objawów bardzo często myli się z awarią bezpiecznika. Jeśli symptom nie daje odpowiedzi od ręki, przechodzę do pomiaru elektrycznego, bo to najszybszy sposób na twardy wynik.

Sprawdź cewkę i styki multimetrem

Do pierwszego pomiaru ustawiam multimetr na ciągłość albo najniższy zakres omów. Najpierw badam cewkę między 85 i 86. Jeśli widzę przerwę lub nieskończoną rezystancję, cewka jest uszkodzona. Jeśli wynik jest skrajnie niski, podejrzewam zwarcie zwojowe. Sama wartość oporu zależy od modelu, więc porównuję ją z oznaczeniem na obudowie albo dokumentacją konkretnego przekaźnika, a nie z jedną „uniwersalną” liczbą.

Co mierzę Oczekiwany wynik Co sugeruje odchylenie
85-86 bez zasilania Rezystancja zgodna z modelem OL, przerwa albo bardzo mały opór oznaczają uszkodzoną cewkę.
30-87 bez zasilania Brak ciągłości Ciągłość w spoczynku oznacza sklejone lub zwarte styki.
30-87a bez zasilania Ciągłość w wersji 5-pin Brak przejścia w stanie spoczynku wskazuje na problem ze stykiem NC.
30-87 po podaniu napięcia Ciągłość Brak przełączenia oznacza problem mechaniczny, cewkę albo wypalone styki.

Jeśli przekaźnik ma wbudowaną diodę, pomiar może zachowywać się asymetrycznie w zależności od polaryzacji. To nie błąd miernika, tylko cecha konstrukcji. W takim przypadku nie wnioskuję niczego po jednym odczycie w ciemno, tylko sprawdzam schemat nadrukowany na obudowie i przechodzę do testu z zasilaniem.

Ten etap daje najwięcej informacji, ale nie zawsze zamyka sprawę. Jeżeli wynik jest niejednoznaczny albo podejrzewam problem pod obciążeniem, biorę przekaźnik na stół i sprawdzam go osobno.

Zrób próbę na stole z zasilaniem 12 V

To mój ulubiony test, bo od razu pokazuje, czy cewka realnie przyciąga kotwicę i czy styki przełączają się pod napięciem. W praktyce używam krótkich przewodów, najlepiej z zabezpieczeniem, i przykładam napięcie tylko na moment potrzebny do obserwacji. Jeśli masz przekaźnik 24 V, musisz podać 24 V, a nie 12 V, bo przy zbyt niskim napięciu element może nie zadziałać mimo tego, że sam jest sprawny.

  1. Podłączam zasilanie do cewki zgodnie z oznaczeniem 85 i 86.
  2. Przy przekaźniku z diodą pilnuję biegunowości, bo odwrotne podanie napięcia potrafi zablokować zadziałanie.
  3. Słucham i czuję wyraźne kliknięcie kotwicy.
  4. Równocześnie mierzę, czy 30 łączy się z 87, a w wersji 5-pinowej rozłącza się z 87a.
  5. Jeśli chcę mieć pewność, dodaję małe obciążenie, na przykład kontrolkę warsztatową albo żarówkę testową.

Sam dźwięk nie wystarcza. W terenie spotykałem przekaźniki, które brzmiały poprawnie, ale pod obciążeniem miały tak duży spadek napięcia, że odbiornik działał słabo albo wcale. Dlatego przy układach od rozrusznika, świec żarowych czy wentylatora zawsze patrzę nie tylko na klik, ale też na realne przewodzenie prądu.

Jeśli test na stole wypada dobrze, a maszyna nadal szwankuje, następny krok to szybka podmiana na identyczny element. To bywa zaskakująco skuteczne, ale tylko pod pewnymi warunkami.

Kiedy pomaga szybka podmiana na identyczny element

Podmiana miejscami ma sens wtedy, gdy w skrzynce są dwa naprawdę takie same przekaźniki: to samo napięcie cewki, ten sam układ styków i ten sam typ obciążenia. W japońskich traktorach zdarza się to często, bo producenci stosują powtarzalne rozwiązania w kilku obwodach. Taki test potrafi oszczędzić pół godziny pomiarów, ale tylko wtedy, gdy nie zgaduję, który moduł „pewnie pasuje”.

  • Ma sens, gdy oznaczenia są identyczne i obwód pobiera podobny prąd.
  • Ma sens, gdy chcesz szybko odróżnić awarię przekaźnika od problemu w instalacji.
  • Nie ma sensu, gdy przekaźniki różnią się kontaktem NO i NC albo mają inne napięcie cewki.
  • Nie ma sensu, gdy porównujesz element od świec żarowych z przekaźnikiem od świateł.
  • Nie ma sensu, gdy jeden egzemplarz ma wbudowaną diodę, a drugi nie.

Ja traktuję ten test jako potwierdzenie, nie jako pierwszy krok. Jeśli sama podmiana coś zmienia, mam już mocną wskazówkę. Jeśli nic nie zmienia, problem prawdopodobnie leży głębiej: w gnieździe, masie, przewodach albo samym odbiorniku.

Tu właśnie pojawia się miejsce na najczęstsze błędy, bo to one najczęściej prowadzą do wymiany dobrego elementu.

Najczęstsze błędy, które psują diagnozę

Najwięcej czasu traci się nie na samym pomiarze, tylko na złej interpretacji. Z pozoru drobiazg, taki jak odwrotne podłączenie cewki w przekaźniku z diodą albo sprawdzanie styku bez obciążenia, potrafi kompletnie odwrócić wynik. W warsztacie wolę więc iść krótszą, ale uczciwą drogą niż zakładać, że każdy „klikający” przekaźnik jest sprawny.

  • Mierzenie nie tych pinów, które wskazuje schemat na obudowie.
  • Pomijanie różnicy między 87 a 87a.
  • Testowanie tylko „na sucho”, bez sprawdzenia pod obciążeniem.
  • Ignorowanie polaryzacji w przekaźnikach z diodą.
  • Wymiana przekaźnika bez obejrzenia gniazda pod kątem przypaleń i korozji.
  • Zakładanie, że brak kliknięcia oznacza od razu uszkodzoną cewkę.
  • Podawanie zbyt wysokiego napięcia do cewki, bo „może ruszy”.

W maszynach pracujących w polu dochodzi jeszcze wilgoć, kurz i drgania. To wszystko przyspiesza luzowanie styków i utlenianie pinów, więc układ może wyglądać na sprawny na stole, a w maszynie już nie. Dlatego po samym przekaźniku zawsze sprawdzam też jego otoczenie.

Gdy przekaźnik jest dobry, winne bywa gniazdo, wiązka albo obciążenie

Jeśli element przechodzi test na stole, nie zamykam tematu. Sprawdzam napięcie na pinie 30, sterowanie na 85 i 86 oraz spadek napięcia na stykach podczas pracy. To właśnie tutaj wychodzą najbardziej podstępne usterki: zaśniedziałe gniazdo, nadpalony styk w kostce, luźna masa albo przeciążony odbiornik. W praktyce to częściej spotykam niż rzeczywiście martwy przekaźnik.

  • Brak zasilania na 30 oznacza problem wcześniej w obwodzie, zwykle przy bezpieczniku lub przewodzie zasilającym.
  • Brak sterowania na 85/86 wskazuje na problem po stronie włącznika, sterownika lub masy.
  • Duży spadek napięcia na stykach sugeruje wypalenie lub przegrzanie gniazda.
  • Przeciążony odbiornik potrafi zabić nawet nowy przekaźnik bardzo szybko.
  • Korozja po zimie albo po myciu maszyny często daje objawy, które wyglądają jak losowa awaria elektryki.

W japońskim traktorze najkrótsza droga do skutecznej naprawy wygląda zwykle tak samo: odczytać schemat, sprawdzić cewkę, potwierdzić przełączanie styków, a na końcu obejrzeć gniazdo i wiązkę. Taka kolejność oszczędza czas, bo nie wymienia się dobrych części „na próbę”, tylko usuwa realną przyczynę usterki.

Jeżeli mam dodać jedną praktyczną rzecz na koniec, to taką: trzymaj w warsztacie jeden sprawdzony przekaźnik referencyjny o tym samym napięciu i układzie pinów, bo to przyspiesza diagnostykę bardziej niż sam gadżetowy tester. W maszynach, które pracują w kurzu, błocie i wilgoci, szybka kontrola połączeń i gniazda często jest ważniejsza niż sam element, który na pierwszy rzut oka wydaje się winny.

FAQ - Najczęstsze pytania

Zawsze zacznij od identyfikacji pinów (85, 86, 30, 87, 87a) i typu przekaźnika (4-pin, 5-pin, z diodą/rezystorem) na podstawie schematu na obudowie. To klucz do prawidłowych pomiarów i uniknięcia błędów w diagnozie.

Nie, samo kliknięcie oznacza tylko, że cewka działa mechanicznie. Przekaźnik może klikać, ale nie przenosić prądu przez styki robocze z powodu ich wypalenia lub sklejenia. Zawsze zweryfikuj realne przewodzenie prądu.

Do typowych błędów należą: mierzenie niewłaściwych pinów, ignorowanie polaryzacji w przekaźnikach z diodą, testowanie tylko "na sucho" bez obciążenia oraz pomijanie kontroli gniazda i wiązki. To prowadzi do błędnej diagnozy.

Jeśli przekaźnik przeszedł testy, sprawdź jego otoczenie: gniazdo (korozja, przypalenia), wiązkę (luźne połączenia, brak zasilania/masy) oraz obciążenie (czy nie jest przeciążone). Często problem leży poza samym elementem.
