W warsztacie dobrze dobrane złącze decyduje nie tylko o wyglądzie, ale przede wszystkim o tym, czy naprawiony wspornik, uchwyt albo rama wytrzyma wibracje i obciążenia. Spoina pachwinowa jest tu jednym z najczęstszych rozwiązań, bo pozwala łączyć elementy ustawione pod kątem bez skomplikowanego przygotowania krawędzi. Poniżej rozkładam temat na praktykę: definicję, oznaczenia na rysunku, dobór do złącza, wykonanie i kontrolę jakości.
Najważniejsze rzeczy, które warto zapamiętać przed spawaniem
- Połączenie pachwinowe sprawdza się przede wszystkim w uchwytach, wspornikach, profilach i prostych konstrukcjach warsztatowych.
- Na rysunku technicznym patrz najpierw na nogę spoiny, gardziel i stronę wykonania, a dopiero potem na sam wygląd lica.
- W wielu naprawach wygrywa szybkością i prostotą, ale nie powinno zastępować dobrze zaprojektowanej spoiny czołowej tam, gdzie potrzebna jest większa ciągłość materiału.
- Do napraw w warsztacie najczęściej pasują MIG/MAG i MMA, a TIG zostawiam zwykle do cieńszych lub bardziej wymagających wizualnie detali.

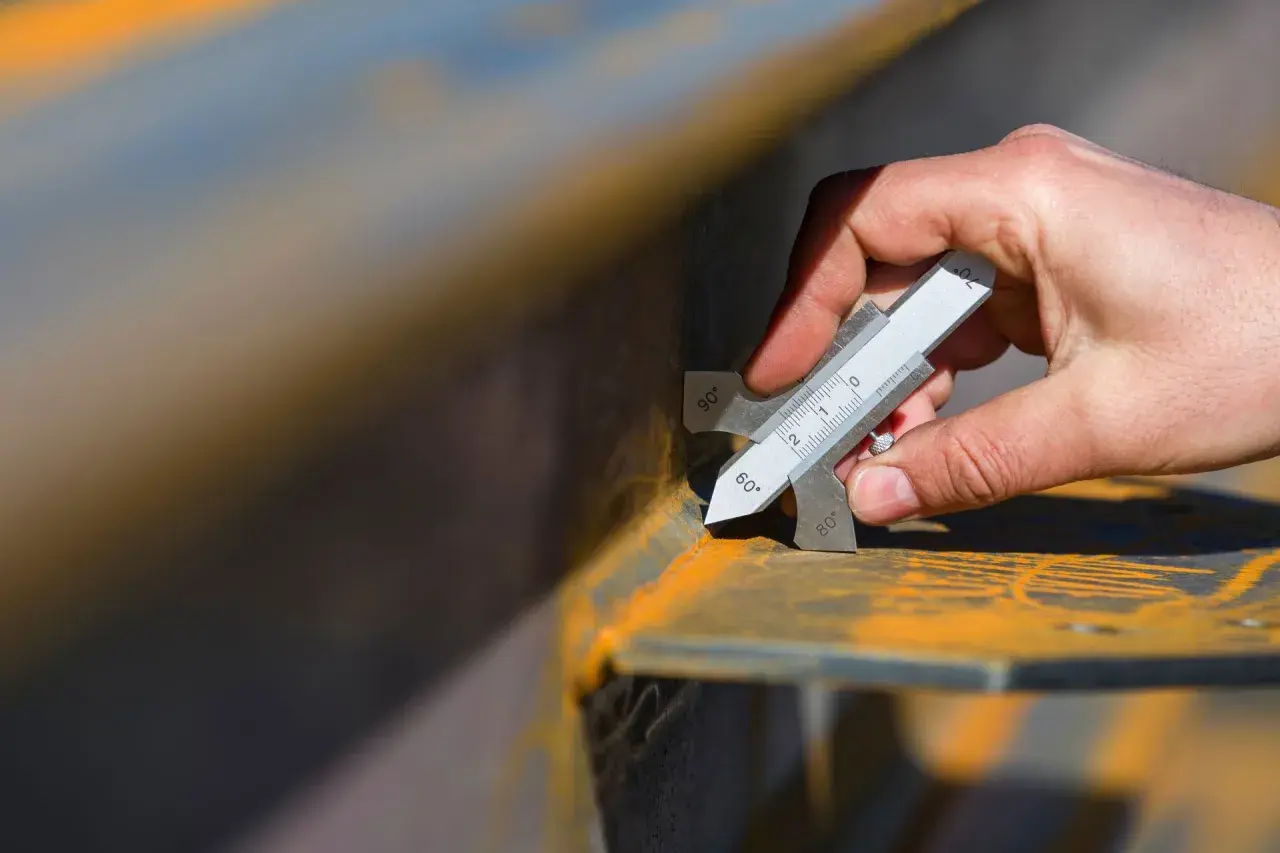

- Jakość ocenia się nie tylko po równej powierzchni, ale też po braku podtopień, pęknięć, nadmiernej wypukłości i odkształceń.
Czym jest połączenie pachwinowe i gdzie naprawdę się je stosuje
To złącze dwóch elementów ustawionych zwykle pod kątem prostym albo zbliżonym do prostego, najczęściej w układzie T, narożnym lub zakładkowym. W praktyce warsztatowej widzę je wszędzie tam, gdzie trzeba szybko i pewnie połączyć profile, blachy, uchwyty albo wsporniki bez długiego ukosowania krawędzi.
W naprawach maszyn rolniczych, a zwłaszcza przy japońskich traktorach, taki ścieg pojawia się przy mocowaniach osprzętu, osłonach, stelażach, wspornikach kabiny czy dodatkowych uchwytach do wyposażenia. To połączenie pracuje dzięki trójkątnemu przekrojowi materiału spoiny, więc jego zadaniem nie jest tylko „skleić” dwa elementy, ale realnie przenieść siły z jednej części na drugą.
Największa zaleta jest prosta: można je wykonać szybko, przy stosunkowo mało skomplikowanym spasowaniu elementów. I właśnie dlatego to złącze tak dobrze pasuje do warsztatu, gdzie liczy się czas, powtarzalność i odporność na codzienną eksploatację. To prowadzi do pytania, jak czytać je na rysunku i nie pomylić geometrycznych szczegółów z samym wyglądem ściegu.
Jak czytać rysunek techniczny i rozmiar ściegu
Na rysunku technicznym nie chodzi wyłącznie o to, że „ma być spawane”. Liczy się miejsce wykonania, wielkość, strona złącza i to, czy ścieg ma być ciągły, czy przerywany. Jeżeli rysunek jest niepełny, zawsze sprawdzam legendę projektu albo kartę technologiczną spawania, bo sam symbol nie mówi jeszcze wszystkiego.
| Element | Co oznacza | Dlaczego to ważne w warsztacie |
|---|---|---|
| Noga spoiny | Wymiar mierzony po powierzchniach obu elementów | Za mała noga obniża nośność, a za duża zwiększa czas pracy i odkształcenia |
| Gardziel | Efektywna grubość przenosząca obciążenie | To właśnie ona naprawdę „pracuje”, więc nie warto oceniać złącza tylko po wyglądzie lica |
| Lico | Może być płaskie, wklęsłe albo wypukłe | Przesadna wypukłość zwykle oznacza niepotrzebny nadmiar materiału |
| Ścieg ciągły lub przerywany | Spaw na całej długości albo odcinkami | Pomaga ograniczyć nagrzewanie, masę spoiny i odkształcenia |
| Strona spoiny | Po której stronie elementu ma leżeć ścieg | Ma znaczenie zwłaszcza przy niesymetrycznych wspornikach i detalach z jednej strony obciążonych bardziej |
W dokumentacji CAD albo na klasycznym rysunku warsztatowym warto rozróżniać symbol spawu od samego ściegu. W praktyce to drobna różnica, ale właśnie ona chroni przed błędem montażowym, który później trudno naprawić bez cięcia i ponownego ustawiania detalu. Z tego miejsca łatwo przejść do kolejnego pytania: kiedy takie rozwiązanie jest lepsze od spoiny czołowej, a kiedy już nie wystarcza.
Kiedy wybrać je zamiast spoiny czołowej
Tu kieruję się nie przyzwyczajeniem, tylko funkcją elementu. W wielu warsztatowych naprawach połączenie pachwinowe wygrywa prostotą, tempem i tolerancją na drobne niedokładności spasowania, ale nie jest uniwersalnym zamiennikiem każdego innego złącza.
| Kryterium | Połączenie pachwinowe | Spoina czołowa |
|---|---|---|
| Przygotowanie krawędzi | Zwykle prostsze | Często wymaga ukosowania i dokładniejszego spasowania |
| Tempo pracy | Zazwyczaj szybsze | Zwykle wolniejsze, bo więcej zależy od przygotowania i kontroli przetopu |
| Tolerancja na niedokładności montażu | Lepsza przy lekkich odchyłkach | Mniejsza, zwłaszcza przy wymaganiach na pełną ciągłość materiału |
| Typowe użycie w warsztacie | Wsporniki, uchwyty, ramki, profile, osłony | Elementy wymagające dokładniejszej kontroli wytrzymałości i ciągłości przekroju |
| Kiedy uważać | Gdy ktoś próbuje „nadrobić” projekt zbyt dużym ściegiem | Gdy przygotowanie jest słabe, a złącze robi się bez planu i bez kontroli przetopu |
Miller Electric podkreśla, że to jedno z najczęściej używanych i najszybszych do wykonania złączy w pracach konstrukcyjnych. Ja patrzę na to podobnie: świetnie działa w uchwytach, wspornikach i prostych ramach, ale jeśli detal ma przenosić większe, zmienne albo dynamiczne obciążenia, sama grubsza spoina nie zastąpi dobrego projektu. Skoro wiemy już, kiedy ma sens, czas przejść do metody, którą najłatwiej zastosować w realnym warsztacie.
Jak dobrać metodę spawania do warsztatowej naprawy
Dobór procesu ma znaczenie większe, niż wielu początkujących zakłada. Ten sam ścieg można wykonać poprawnie kilkoma metodami, ale każda z nich daje inną kontrolę nad jeziorkiem, szybkość pracy i odporność na warunki stanowiska.
MIG/MAG
To mój pierwszy wybór przy czystych profilach, wspornikach i naprawach robionych w dobrze przygotowanym warsztacie. Daje dobrą powtarzalność, sensowną wydajność i łatwo pozwala budować ładny, równy ścieg, jeśli materiał jest dobrze oczyszczony.
MMA
Elektroda otulona sprawdza się tam, gdzie warunki są gorsze, a detal nie wybacza długiego przygotowania stanowiska. Przy starszych maszynach rolniczych to często najbardziej praktyczna metoda, bo lepiej znosi pracę poza idealnie czystym stołem.
Przeczytaj również: Najlepsza gaśnica do warsztatu samochodowego – uniknij niebezpieczeństw
TIG
Wybieram go wtedy, gdy liczy się estetyka, cienki materiał albo bardzo precyzyjna kontrola nad jeziorkiem. Jest jednak wolniejszy, więc do cięższych napraw ram i uchwytów zwykle nie jest pierwszym wyborem.
W praktyce najważniejsze jest jedno: metoda ma pasować do grubości materiału, dostępu i czystości złącza. Przy grubszym wsporniku liczy się odporność i tempo, przy cienkiej osłonie ważniejsza bywa kontrola nad ciepłem. A gdy proces już wybierzesz, trzeba go jeszcze dobrze poprowadzić.
Jak prowadzić ścieg, żeby nie osłabić elementu
Przy dobrze przygotowanym złączu najwięcej robią drobiazgi: docisk, kąt, długość łuku i tempo prowadzenia. Ja zwykle pilnuję pięciu rzeczy, bo to one najczęściej decydują, czy naprawa będzie trwała, czy tylko „wygląda na spawaną”.
- Oczyść oba elementy do czystego metalu. Farba, rdza i tłuszcz psują wtopienie oraz utrudniają ocenę jeziorka.
- Ustaw geometrię przed sczepieniem. Przy wspornikach i kątownikach łatwo zamknąć błąd, którego później nie da się skorygować samym ściegiem.
- Prowadź palnik mniej więcej pod 45° względem obu powierzchni. To dobry punkt startu przy równych grubościach i złączu pod kątem prostym.
- Nie próbuj robić wszystkiego jednym przejściem. Jak podaje Miller Electric, w położeniu poziomym pojedynczy ścieg około 8 mm bywa już graniczny, a większe wykonuje się zwykle wieloprzebiegowo.
- Kontroluj chłodzenie i odkształcenia. Przy cienkich profilach i długich wspornikach to często ważniejsze niż sama „uroda” lica.
Przy materiałach o różnej grubości dokładam ciepła bardziej do grubszego elementu, bo inaczej łatwo podtopić cieńszy bok. To właśnie w tej fazie najlepiej widać, czy ktoś spawa „na oko”, czy naprawdę panuje nad procesem. A jeśli kontrola nad procesem siada, od razu pojawiają się typowe błędy.
Najczęstsze błędy, które skracają życie naprawy
W konstrukcjach pracujących w wibracji, takich jak ramy, uchwyty osprzętu czy wsporniki w traktorach, drobny błąd bardzo szybko wraca jako luz, hałas albo nowe pęknięcie. Najczęściej widzę kilka powtarzalnych problemów:
- Zbyt mała noga spoiny. Ścieg wygląda nieźle, ale realnie nie ma dość przekroju, by bezpiecznie przenieść obciążenie.
- Przegrzanie cienkiego elementu. Zamiast solidnego połączenia pojawia się podtopienie, a materiał traci lokalnie wytrzymałość.
- Zbyt wypukłe lico. Nadmiar materiału nie zawsze pomaga, a często tylko zwiększa naprężenia i zużywa czas.
- Spawanie przez brud, farbę albo cynk. Taki ścieg potrafi wyglądać poprawnie, ale słabo się wiąże i szybciej pęka.
- Ignorowanie pęknięć obok starej naprawy. Jeśli uszkodzenie wyszło już poza sam ścieg, trzeba szukać przyczyny w całym układzie, nie tylko w miejscu pęknięcia.
- Brak kontroli po ostygnięciu. Detal może „wyjść” z wymiaru dopiero po kilku minutach i wtedy łatwo przegapić problem z pasowaniem.
W praktyce bardziej niż ładny wygląd liczy się to, czy naprawa przetrwa kolejne cykle pracy. Dlatego przed oddaniem elementu zawsze robię jeszcze jedną kontrolę wizualną i sprawdzam, czy nic nie wymaga poprawki. To prowadzi do ostatniego, bardzo warsztatowego etapu: szybkiej weryfikacji przed powrotem maszyny do pracy.
Co jeszcze sprawdzam przy naprawie traktora, zanim zamknę temat
Przy japońskich traktorach nie patrzę tylko na sam ścieg. Jeśli naprawiam wspornik, uchwyt osprzętu albo osłonę przy ramie, sprawdzam jeszcze otoczenie naprawy, bo właśnie tam często zaczyna się kolejne pęknięcie.
- czy pęknięcie nie wychodzi poza miejsce, które właśnie spawałem,
- czy w pobliżu nie ma gumowych tulei, przewodów, łożysk albo plastikowych osłon, które mogły dostać za dużo ciepła,
- czy po ostygnięciu detal nadal trzyma wymiar i nie klinuje sąsiednich elementów,
- czy farba, podkład i resztki zabrudzeń nie zostały tam, gdzie element będzie pracował pod obciążeniem,
- czy po naprawie nie warto wykonać krótkiej próby statycznej przed wyjazdem w ciężką robotę.
Jeżeli po spawaniu detal nadal pracuje pod obciążeniem, wolę zrobić krótką próbę na postoju i dopiero potem oddać maszynę do pracy. To prosty nawyk, ale w warsztacie oszczędza najwięcej czasu, nerwów i powrotów z reklamacji.
