W układzie paliwowym diesla liczy się nie tylko czystość paliwa, ale też jego kierunek przepływu. To właśnie zawór zwrotny paliwa pilnuje, żeby diesel nie cofał się w przewodach i nie zapowietrzał układu po postoju. Poniżej pokazuję, jak działa ten element, gdzie go szukać w japońskim traktorze, po czym poznać jego zużycie i jak dobrać właściwy zamiennik bez zgadywania.
Najważniejsze rzeczy, które warto sprawdzić przed zakupem
- Jeśli traktor długo kręci po postoju, najpierw sprawdź filtr paliwa, separator wody i szczelność przewodów, a dopiero potem sam zaworek.
- W wielu japońskich maszynach ten element nie występuje jako osobna, łatwo wymienna część, tylko jest zintegrowany z filtrem, pompą albo przewodem.
- Przy doborze liczą się trzy rzeczy: średnica węża, kierunek przepływu i opór otwarcia zaworu.
- Proste uniwersalne modele kosztują zwykle około 10-25 zł, a solidniejsze metalowe wersje 30-80 zł.
- Po wymianie trzeba odpowietrzyć układ i sprawdzić, czy problem wraca po nocnym postoju.
Jak działa zawór jednokierunkowy w układzie paliwowym
Najprościej mówiąc, to mały element, który pozwala paliwu płynąć tylko w jedną stronę. Gdy pracuje poprawnie, utrzymuje słup paliwa w przewodzie, pomaga w rozruchu po dłuższym postoju i ogranicza cofanie się paliwa do zbiornika albo do niżej położonej części układu. W praktyce ma to znaczenie szczególnie w dieslu, bo nawet niewielka nieszczelność potrafi dać objawy, które wyglądają jak poważna awaria pompy.
Trzeba też odróżnić go od innych zaworów spotykanych w układzie. Zawór odcinający po prostu zamyka dopływ paliwa, a zawór tłoczący w pompie wtryskowej stabilizuje ciśnienie i ogranicza cofkę na innym etapie pracy układu. Właśnie dlatego przy diagnozie nie warto wrzucać wszystkich „zaworków” do jednego worka, bo każdy z nich robi coś innego.
W japońskich traktorach, zwłaszcza tych z prostszymi układami mechanicznymi, taki element bywa elementem pomocniczym dla pompy zasilającej, filtra albo przewodu ssącego. Dla użytkownika najważniejsze jest jedno: jeśli po postoju paliwo spływa, układ traci priming i rozruch staje się wyraźnie dłuższy. To prowadzi nas do tego, gdzie w ogóle szukać takiej części.
Gdzie w japońskim traktorze szukać takiego elementu
W praktyce nie ma jednego uniwersalnego miejsca. W zależności od modelu zaworek może siedzieć w przewodzie między zbiornikiem a filtrem, w głowicy filtra, przy pompce ręcznej, w pompie zasilającej albo w torze powrotnym. W wielu konstrukcjach nie zobaczysz go jako osobnej „kolankowej” części przykręconej na wierzchu, bo jest schowany w zespole filtrującym lub pompującym.
| Miejsce w układzie | Po co tam jest | Co to oznacza dla użytkownika |
|---|---|---|
| Przewód zasilający między zbiornikiem a filtrem | Utrzymuje paliwo w linii i ogranicza cofanie po zgaszeniu silnika | Jeśli traktor długo kręci po nocnym postoju, to zwykle pierwszy punkt do sprawdzenia |

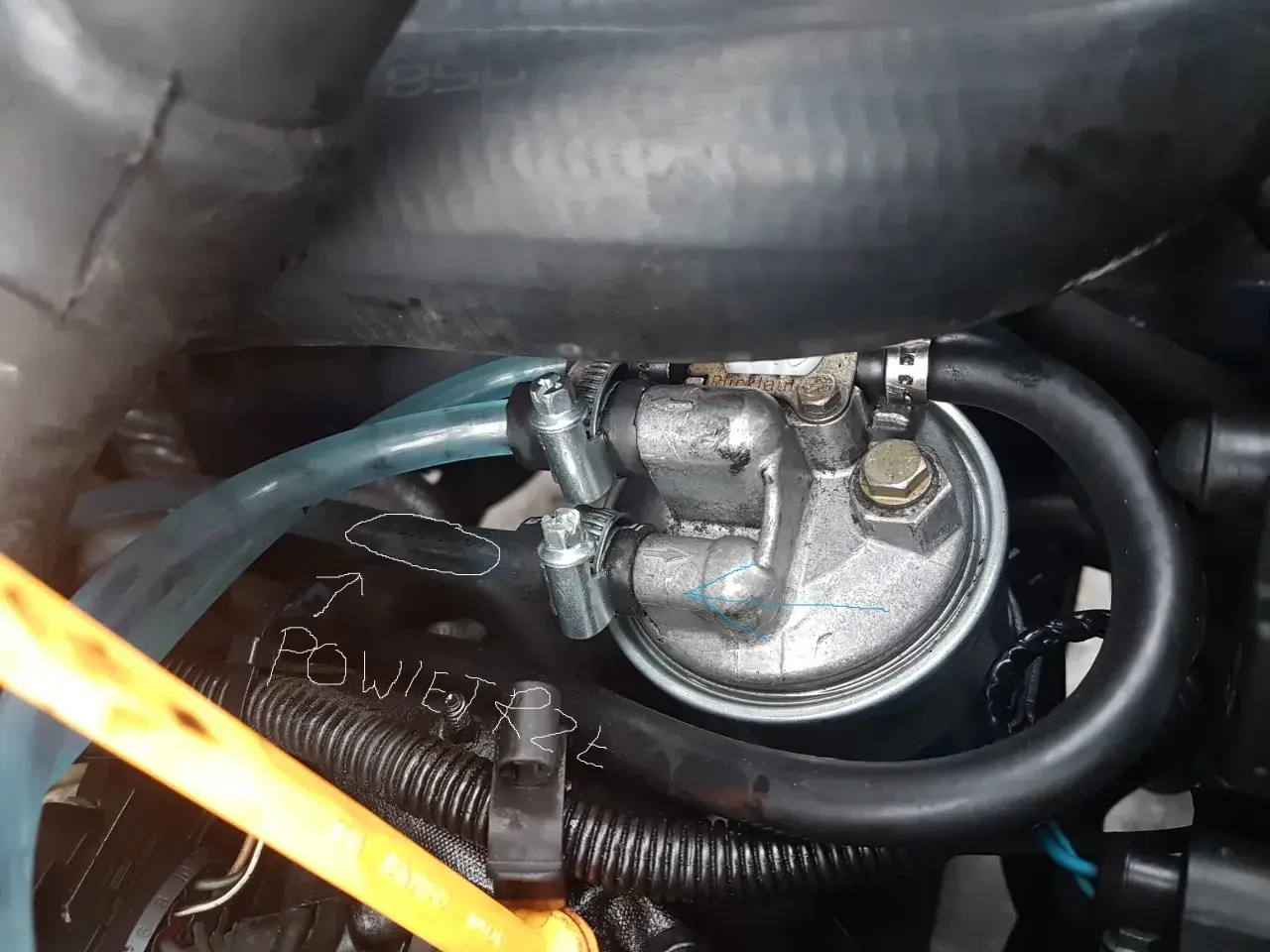

| Obudowa filtra paliwa | Wspiera utrzymanie słupa paliwa i ułatwia odpowietrzanie | Nie zawsze da się kupić sam zaworek, czasem wymienia się cały zespół lub wkład z głowicą |
| Pompka ręczna lub pompa zasilająca | Stabilizuje dopływ paliwa i pomaga po serwisie filtra | Jeśli element przepuszcza, objawy pojawiają się szczególnie po postoju i po odpowietrzaniu |
| Przewód powrotny | Porządkuje przepływ w układzie i zapobiega niepożądanemu cofaniu | Nie należy mylić go z zaworem odcinającym paliwo ani z odpowietrzeniem zbiornika |
Warto pamiętać o jednym praktycznym szczególe: w wielu japońskich traktorach z silnikiem diesla funkcję ograniczania cofania paliwa przejmuje też sam układ pompy i filtra, więc zewnętrzny zaworek nie zawsze występuje jako oddzielna część. Jeśli więc nie znajdujesz go na pierwszy rzut oka, to nie znaczy jeszcze, że go nie ma. To znak, że trzeba czytać układ od zbiornika aż do pompy, a nie szukać na ślepo jednego konkretnego kształtu.
Skoro już wiadomo, gdzie taki element może się ukrywać, łatwiej zrozumieć, jakie objawy dają jego problemy i kiedy winny jest sam zaworek, a kiedy coś zupełnie innego.
Jak rozpoznać problem i nie pomylić go z filtrem
Ja w takich przypadkach zaczynam od objawów, nie od części. Jeśli silnik po postoju długo kręci, gaśnie tuż po odpaleniu, nierówno pracuje na wolnych obrotach albo traci moc pod obciążeniem, zaworek jest podejrzany, ale nie jedyny. Bardzo podobne symptomy daje zapchany filtr paliwa, woda w separatorze albo nieszczelność po stronie ssącej.
| Objaw | Co może oznaczać | Co sprawdzić najpierw |
|---|---|---|
| Długie kręcenie po postoju | Paliwo cofa się z przewodu albo układ łapie powietrze | Filtr, przewody, opaski, połączenia, zaworek |
| Silnik łapie i gaśnie | Dopływ nie jest stabilny | Pompka ręczna, filtr, drożność przewodu, szczelność połączeń |
| Nierówna praca na wolnych obrotach | Powietrze w układzie albo ograniczony przepływ | Separator wody, filtr, odpowietrzenie, stan przewodu ssącego |
| Spadek mocy pod obciążeniem | Za mały dopływ paliwa do pompy | Filtr, sitko w zbiorniku, zawór, ewentualnie pompka zasilająca |
| Ślady paliwa przy filtrze lub przewodach | Nieszczelność układu | Uszczelki, obejmy, głowica filtra, połączenia węży |
W wielu instrukcjach serwisowych japońskich traktorów filtr paliwa wymienia się mniej więcej co 300 godzin, a separator wody bywa obsługiwany jeszcze częściej. To ważne, bo zużyty filtr potrafi dać dokładnie ten sam obraz co słaby zaworek: dłuższy rozruch, nierówną pracę i brak mocy. Jeśli więc układ paliwowy był dawno serwisowany, ja zawsze zaczynam od tych prostszych punktów.
Jeżeli filtr i separator są w porządku, a problem wraca po postoju, dopiero wtedy sensownie przejść do doboru właściwego zaworu. I tu łatwo popełnić błąd, bo nie każdy model „na oko” pasuje do takiej samej maszyny.
Jak dobrać właściwy zawór do przewodu i pompy
Dobór sprowadza się do kilku rzeczy, które wyglądają banalnie, ale w praktyce decydują o powodzeniu całej naprawy. Najważniejsze są średnica przewodu, kierunek przepływu, materiał korpusu i opór otwarcia. W dieslu zbyt ciasny albo zbyt „twardy” zaworek może utrudnić zasysanie paliwa, a wtedy zamiast poprawy dostajesz dłuższe odpowietrzanie i gorszy rozruch.
| Wariant | Kiedy ma sens | Plusy | Ograniczenia | Orientacyjna cena w Polsce |
|---|---|---|---|---|
| Uniwersalny zaworek in-line 6-12 mm | Prosty przewód zasilający, starszy diesel, szybka naprawa polowa | Tani, łatwo dostępny, prosty montaż | Trzeba dobrze dobrać średnicę i kierunek przepływu | około 10-25 zł |
| Metalowa wersja wzmocniona | Maszyny pracujące ciężej, przewody narażone na temperaturę i drgania | Lepsza odporność mechaniczna i termiczna | Może stawiać większy opór niż najprostsze modele | około 30-80 zł |
| Element zintegrowany z filtrem lub pompą | Układy, w których producent przewidział konkretny zespół | Najlepsza zgodność z konstrukcją | Wymaga doboru po numerze części, a nie „na wymiar” | zależnie od modelu i wersji |
Patrząc na rynek, widać wyraźnie, że proste zamienniki są tanie, ale to nie znaczy, że zawsze są najlepszym wyborem. W części japońskich traktorów lepiej sprawdza się element dobrany pod konkretny model niż przypadkowy uniwersalny zaworek, bo układ paliwowy jest wrażliwy na opór i nieszczelność. Jeśli masz pewność co do średnicy węża, kierunku strzałki i sposobu pracy pompy, taki zakup ma sens. Jeśli nie, lepiej oprzeć się na numerze części albo schemacie układu.
Po doborze przychodzi etap, na którym wiele osób popełnia prosty błąd: montuje poprawną część w złym kierunku albo bez odpowietrzenia układu. Dlatego poniżej rozpisuję to tak, jak robiłbym to w warsztatowej praktyce.
Montaż, odpowietrzenie i test po wymianie
Tu nie trzeba cudów, ale trzeba dokładności. Nawet dobry zaworek nie pomoże, jeśli zostanie założony odwrotnie albo na przewodzie, który już sam w sobie zasysa powietrze. W dieslu lepiej poświęcić 10 minut więcej na sprawdzenie kierunku niż potem godzinę na walkę z odpalaniem.
- Sprawdź strzałkę na korpusie i ustaw ją zgodnie z kierunkiem przepływu paliwa.
- Załóż element na czysty, niepopękany przewód i zabezpiecz połączenia odpowiednimi opaskami.
- Jeśli układ ma pompkę ręczną, pompuj do momentu, aż przewód i filtr będą pełne paliwa bez pęcherzyków powietrza.
- Uruchom silnik i zostaw go na biegu jałowym przez kilka minut, obserwując połączenia pod kątem wycieków.
- Zgaś silnik i po kilkunastu minutach sprawdź, czy w przewodach nie cofło się paliwo.
- Najlepszy test zrób po nocnym postoju: jeśli rano silnik odpala wyraźnie szybciej, naprawa ma sens.
W niektórych modelach odpowietrzanie wspiera automatyczny układ samoczynnego usuwania powietrza, ale nie zwalnia to z kontroli połączeń i filtra. Jeśli po wymianie nadal trzeba długo kręcić, nie zakładaj od razu, że nowa część jest wadliwa. Często problem siedzi w nieszczelnej stronie ssącej, zużytej pompie ręcznej albo w filtrze, który już nie trzyma przepływu tak jak powinien.
Po zamknięciu tego etapu zostaje jeszcze jedno ważne pytanie: kiedy wymiana faktycznie rozwiązuje problem, a kiedy tylko maskuje większą usterkę w całym układzie paliwowym?
Kiedy wymiana ma sens, a kiedy trzeba szukać dalej
Jeśli objaw jest jeden i powtarzalny, na przykład długie kręcenie po postoju, a po ręcznym przepompowaniu silnik budzi się od razu, zaworek jest bardzo mocnym kandydatem do wymiany. Jeśli jednak dochodzi do tego spadek mocy, nierówna praca i woda w separatorze, to nie jest już historia o jednej części, tylko o całym torze paliwowym. Wtedy wymiana samego zaworu bywa tylko półśrodkiem.
Najczęściej sprawdzam kolejność tak: filtr, separator, przewody, opaski, pompka zasilająca, dopiero potem sam zawór i jego otoczenie. To podejście jest wolniejsze niż „strzał” w jedną część, ale oszczędza pieniądze i nerwy. W praktyce właśnie taki porządek daje najlepszy efekt w japońskich traktorach, które mają już swoje lata, ale nadal pracują codziennie.
Jeśli po poprawnym montażu i odpowietrzeniu problem nie znika, szukaj dalej w układzie ssącym albo w zasilaniu pompy. Drobna nieszczelność, zapchany filtr lub słaba pompka potrafią udawać awarię zaworu bardzo skutecznie, a dopiero test po nocnym postoju pokazuje prawdziwy kierunek diagnozy.
