Układ wspomagania kierownicy decyduje o tym, czy manewrowanie na placu, w sadzie albo z ładowaczem czołowym jest lekkie i precyzyjne, czy zamienia się w siłowanie z maszyną. Ja patrzę na ten temat przede wszystkim przez pryzmat praktyki: liczy się nie tylko komfort, ale też reakcja pod obciążeniem, wpływ na napęd i to, jak układ znosi niskie obroty silnika. W tym artykule rozkładam działanie systemu na części, porównuję najważniejsze rozwiązania i pokazuję, po czym poznać zużycie oraz jak dbać o układ w ciągniku.
Najważniejsze rzeczy, które warto wiedzieć przed oceną układu
- W praktyce liczą się cztery rozwiązania: hydrauliczne, elektrohydrauliczne, elektryczne EPS i hydrostatyczne z orbitrolem.
- Hydraulika daje mocne wsparcie, ale wymaga oleju, szczelności i regularnej kontroli.
- EPS jest lżejszy konstrukcyjnie i oszczędza energię, lecz bardziej zależy od czujników i zasilania.
- W ciągnikach i maszynach roboczych orbitrol zwykle zapewnia najlepszą kontrolę przy dużym obciążeniu przedniej osi.
- Ciężko chodząca kierownica, wycie, wycieki i luzy to sygnały, że układ wymaga diagnostyki, a nie tylko „dolewki płynu”.
- W hydrostatycznych układach obsługa oleju i odpowietrzenie po serwisie mają większe znaczenie, niż wielu użytkowników zakłada.
Jak układ odciąża kierowcę podczas skrętu
Mechanizm jest prostszy, niż często się wydaje. Kierowca obraca kierownicą, a układ zamienia ten ruch na sterowanie siłownikiem hydraulicznym albo silnikiem elektrycznym, który dopomaga w skręcie kół. Kluczowy jest tu moment obrotowy, czyli siła przykładana do kierownicy, bo właśnie on mówi układowi, kiedy i jak mocno ma wspierać kierowcę.
W hydraulice robi to zawór sterujący i tłok w przekładni albo siłowniku. W układzie elektrycznym sygnał z czujnika momentu obrotowego trafia do modułu sterującego, który dobiera wspomaganie do sytuacji. W praktyce największą pomoc czujesz przy parkowaniu, zawracaniu i pracy przy małej prędkości, a mniejszą podczas jazdy prosto, gdy nadmiar wsparcia tylko pogarszałby czucie maszyny.
Ja lubię patrzeć na ten temat jeszcze prościej: układ ma odebrać kierowcy ciężar skrętu, ale nie może odebrać mu kontroli nad tym, co dzieje się na kołach. Właśnie dlatego różne konstrukcje zachowują się inaczej w samochodach, a inaczej w traktorach, gdzie obciążenie osi i charakter pracy są dużo bardziej wymagające. Żeby to dobrze ocenić, trzeba najpierw porównać konkretne typy rozwiązań.
Najważniejsze rodzaje układów w pojazdach i ciągnikach
Największe różnice widać nie na parkingu, tylko wtedy, gdy maszyna pracuje pod obciążeniem. Jedne układy pobierają moc stale z silnika, inne robią to tylko na żądanie, a jeszcze inne opierają się głównie na elektronice. W tabeli zebrałem to w formie, która naprawdę pomaga wybrać albo zdiagnozować układ.
| Typ układu | Jak działa | Największe zalety | Ograniczenia | Gdzie spotykany |
|---|---|---|---|---|
| Hydrauliczny | Pompa napędzana silnikiem tłoczy olej do zaworu i siłownika, który wspiera skręt. | Duża siła wspomagania, prosta logika działania, dobra odporność na ciężką pracę. | Pobiera część mocy z napędu, wymaga szczelności, oleju i sprawnego paska lub napędu pompy. | Starsze auta, cięższe pojazdy robocze, część maszyn rolniczych. |
| Elektrohydrauliczny | Pompa z silnikiem elektrycznym buduje ciśnienie tylko wtedy, gdy jest potrzebne. | Lepsze dopasowanie siły do warunków, niezależność od obrotów silnika, dobra praca przy manewrach. | Więcej elektroniki, bardziej złożona diagnostyka, zwykle wyższy koszt naprawy. | Pojazdy użytkowe, część nowoczesnych aut i maszyn. |
| Elektryczny EPS | Silnik elektryczny wspiera kolumnę, pinion albo maglownicę bez obwodu hydraulicznego. | Lżejsza konstrukcja, brak płynu, mniejsza liczba elementów mechanicznych, dobra współpraca z systemami bezpieczeństwa. | Zależny od zasilania, czujników i modułu sterującego, wrażliwy na błędy kalibracji. | Nowsze samochody osobowe, małe dostawcze, część lekkich maszyn. |

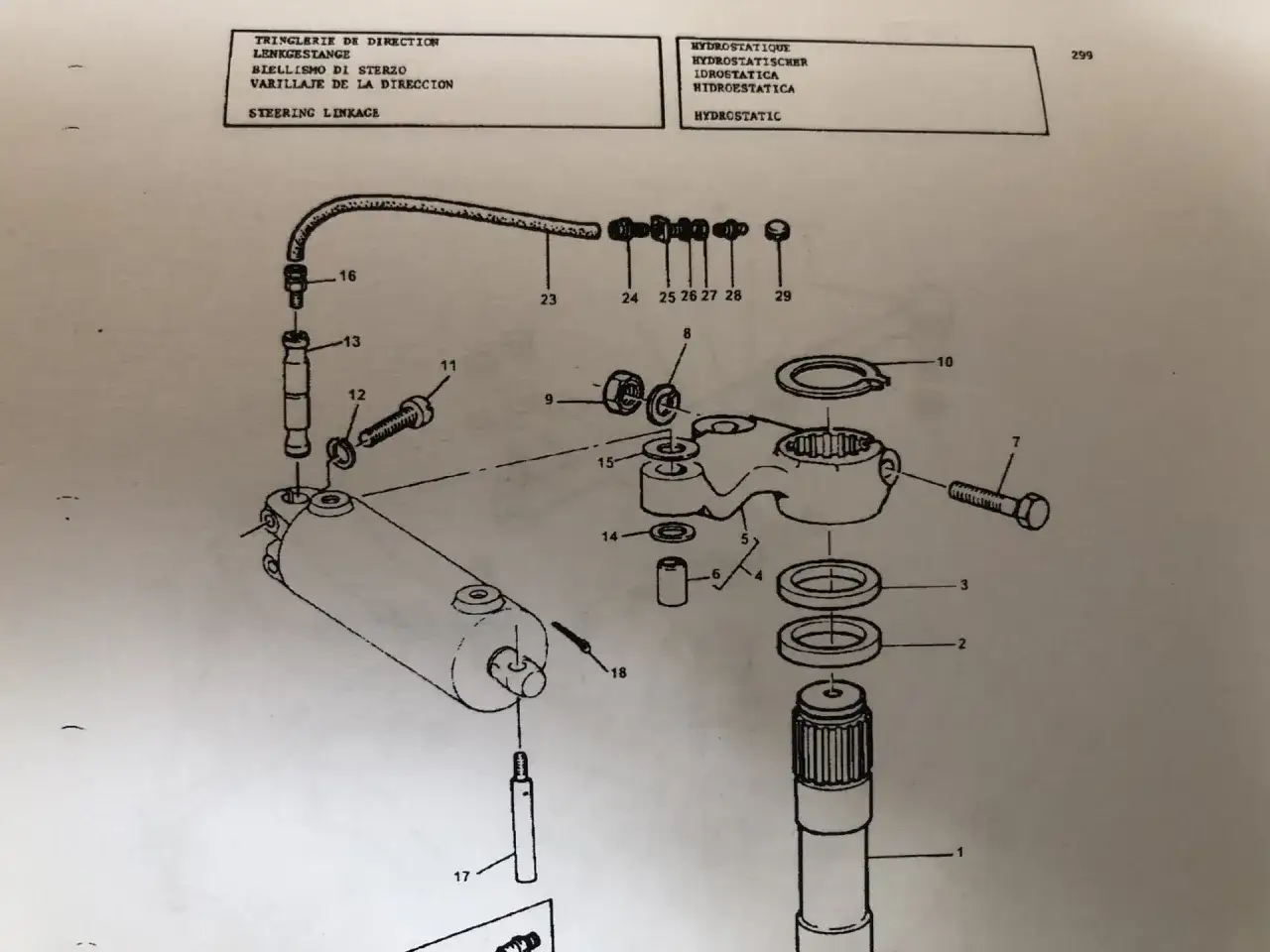

| Hydrostatyczny z orbitrolem | Orbitrol dozuje olej do siłownika skrętu, a ruch kierownicy przekłada się na precyzyjne sterowanie przepływem. | Bardzo dobra kontrola przy dużym obciążeniu, przewidywalna praca, świetne rozwiązanie do ciągników. | Wymaga oleju, filtracji, odpowietrzenia i prawidłowej regulacji luzu. | Ciągniki rolnicze, ładowacze, wózki, maszyny robocze. |
Orbitrol to po prostu blok sterujący, który dawkuje przepływ oleju zgodnie z ruchem kierownicy. W ciągniku ma to ogromny sens, bo przednia oś pracuje często z dużym obciążeniem, a skręt musi pozostać płynny nawet przy wolnych obrotach silnika i w nierównym terenie. Jak pokazuje ZF, w układach elektrohydraulicznych siła wsparcia rośnie przy małej prędkości i dużym kącie skrętu, a maleje przy jeździe prosto, więc wspomaganie nie jest „stałe”, tylko dopasowane do sytuacji.
Jeśli miałbym wskazać rozwiązanie najbardziej praktyczne dla pracy roboczej, to w pierwszej kolejności patrzyłbym właśnie na hydrostatykę w traktorze i na dobrze zaprojektowaną hydraulikę, a dopiero później na sam komfort lekko kręcącej się kierownicy. Sama lekkość nie wystarcza, jeśli układ jest źle dobrany do obciążenia albo nie radzi sobie z częstymi skrętami pod dużym naciskiem. Po takich porównaniach naturalnie pojawia się pytanie, co właściwie psuje się najczęściej i jak to rozpoznać.
Po czym poznasz, że układ zaczyna się zużywać
Najczęstszy błąd użytkowników polega na tym, że każdy cięższy obrót kierownicy tłumaczą „wiekiem maszyny”. Tymczasem objawy zwykle są dość czytelne i rzadko pojawiają się bez przyczyny. Dla mnie najważniejsze jest rozdzielenie trzech grup problemów: hydraulicznych, mechanicznych i elektrycznych, bo każda wymaga innego podejścia.
| Objaw | Co zwykle oznacza | Od czego zacząć sprawdzanie |
|---|---|---|
| Kierownica chodzi ciężko, zwłaszcza na postoju | Niski poziom oleju, zapowietrzenie, zużyta pompa, uszkodzony siłownik albo problem z zasilaniem EPS. | Poziom oleju, szczelność przewodów, stan napędu pompy, napięcie instalacji. |
| Wycie, pisk lub szum przy skręcie | Pompa pracuje pod obciążeniem, zasysa powietrze, pasek jest luźny albo łożysko jest zużyte. | Pasek, pompa, przewody ssawne, stan płynu i ewentualne zapowietrzenie. |
| Ruch kierownicy jest skokowy albo nierówny | Zawór sterujący, orbitrol, czujnik momentu albo sterownik nie podaje równomiernego wsparcia. | Reakcja układu przy małych ruchach, stan złącz, kalibracja czujników, ciśnienie. |
| Wyciek oleju pod maską albo przy osi | Uszczelnienia, przewody, końcówki złączy lub siłownik zaczynają puszczać. | Miejsca połączeń, obudowa pompy, cylinder, przewody wysokiego ciśnienia. |
| Duży luz na kierownicy | Zużycie drążków, końcówek, przekładni, orbitrola albo elementów mocujących. | Luz mechaniczny na drążkach, stan przegubów, mocowanie siłownika, geometria osi. |
W EPS dochodzi jeszcze jeden ważny trop: kontrolka, błąd w sterowniku albo chwilowe zaniki wspomagania zwykle prowadzą do problemu z czujnikiem, zasilaniem lub komunikacją, a nie z płynem, bo płynu tam po prostu nie ma. To dlatego diagnostyka układów elektrycznych wygląda inaczej niż klasycznej hydrauliki. Gdy objawy są już rozpoznane, opłaca się przejść od razu do regularnej obsługi, zanim drobna usterka zamieni się w kosztowną naprawę.
Jak dbać o układ w ciągniku, żeby działał lekko przez lata
W maszynach rolniczych konserwacja ma większe znaczenie niż w autach osobowych, bo układ często pracuje długo, pod obciążeniem i przy niskich obrotach. W instrukcji Pronara 320AM producent zaleca codzienną kontrolę poziomu oleju, kontrolę luzu co 250 motogodzin, wymianę oleju co 1000 motogodzin oraz odpowietrzenie układu po serwisie. To nie jest przepis uniwersalny dla każdej maszyny, ale bardzo dobry punkt odniesienia do myślenia o hydrostatyce w traktorach.
- Sprawdzaj poziom oleju i szczelność jeszcze przed sezonem, a przy intensywnej pracy nie odkładaj tego na później. Mały ubytek szybko zamienia się w zapowietrzenie i spadek siły wspomagania.
- Odpowietrz układ po każdej ingerencji w przewody, pompę albo siłownik. W praktyce robi się to przez spokojne przekręcanie koła od oporu do oporu przy pracującym silniku, aż zniknie „pusta” strefa i nierówna praca.
- Nie lekceważ luzu na kierownicy, bo często nie chodzi wyłącznie o orbitrol. Winne mogą być także drążki, sworznie albo mocowanie siłownika.
- Kontroluj napęd pompy, jeśli masz układ hydrauliczny napędzany z silnika. Luźny pasek, zły naciąg albo zużyte łożysko potrafią zabrać więcej lekkości niż sama pompa.
- Dbaj o filtrację oleju, bo zanieczyszczenia psują zawory i przyspieszają zużycie uszczelnień. W ciągniku to szczególnie ważne, gdy pracuje ładowacz, przedni napęd i osprzęt wymagający częstych skrętów.
- W EPS pilnuj zasilania i połączeń. Słaby akumulator, korozja złączy albo spadki napięcia potrafią dać objawy bardzo podobne do awarii samego silnika wspomagania.
Ja traktuję te czynności jak tanią polisę na spokój pracy. Większość problemów nie zaczyna się od spektakularnej awarii, tylko od drobnych sygnałów: lekkiego oporu, mikroprzecieku, nierównego powrotu kół do środka albo lekkiego hałasu przy skręcie. Jeśli ktoś reaguje na tym etapie, zwykle oszczędza sobie większego remontu. Z tego właśnie powodu warto spojrzeć jeszcze szerzej, już przez pryzmat ciągnika japońskiego i codziennej eksploatacji.
Na czym w japońskim traktorze poznaję dobrze dobrany układ
W japońskich traktorach nie szukałbym „najlżejszej” kierownicy za wszelką cenę. Ważniejsze jest to, czy układ zachowuje precyzję przy małych prędkościach, nie traci skuteczności z ładowaczem i nie wymaga ciągłych poprawek. W kompaktowych maszynach do sadów, plantacji czy prac pomocniczych liczy się mały promień skrętu, ale wciąż równie ważna jest odporność na przeciążenie i możliwość szybkiego serwisu.
Jeśli oglądam taki ciągnik, zwracam uwagę nie tylko na sam efekt „lekko chodzi”, lecz także na to, jak układ wraca do położenia środkowego, czy nie szarpie przy pełnym skręcie, czy nie ma wycieków i czy nie pojawia się opóźnienie po zwiększeniu obciążenia przedniej osi. Przy maszynach z turem albo częstą pracą na podwórzu najlepiej sprawdza się rozwiązanie, które jest odporne, powtarzalne i przewidywalne, nawet jeśli nie daje efektu „samochodowej lekkości”.
Gdybym miał zostawić jedną praktyczną wskazówkę na koniec, byłaby prosta: przy zakupie lub ocenie stanu ciągnika nie testuj układu wyłącznie na pustym placu. Sprawdź go na zimnym oleju, przy wolnych obrotach, podczas pełnego skrętu i pod obciążeniem, bo dopiero wtedy wychodzi prawdziwy stan całego układu. To właśnie w takich warunkach widać, czy mamy sprawne wsparcie kierownicy, czy tylko dobrze ukrytą usterkę.
