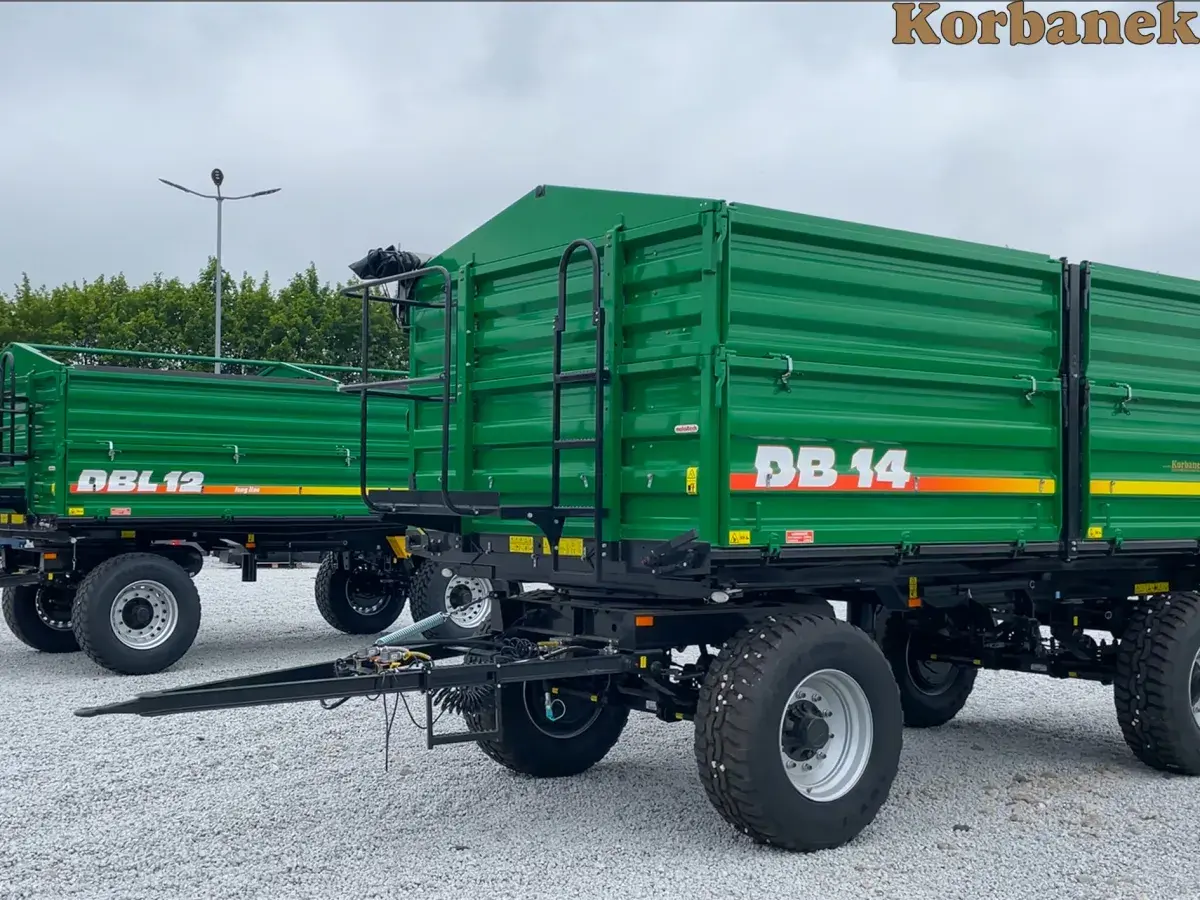

W praktyce taki wóz nie wybacza błędów: jeśli rama jest za słaba, koła dobrane do złego terenu, a hamulce zrobione „na oko”, konstrukcja szybko zaczyna pracować i pękać. Poniżej pokazuję, jak zrobić wóz do ciągnika w wersji praktycznej: od projektu i doboru profili, przez oś, zawieszenie i skrzynię ładunkową, aż po hamulce, światła i rozsądny koszt budowy. Dorzucam też kilka uwag pod japońskie ciągniki, bo przy lekkich maszynach wygrywa prostota i nisko położony środek ciężkości.
Najważniejsze decyzje przed pierwszym cięciem profili
- Najpierw określ zastosowanie: drewno, palety, pasza czy lekki transport po gospodarstwie wymagają innej ramy, osi i burt.
- Do lekkiego wozu zwykle wystarczają profile 80x40x3 mm, ale przy cięższym ładunku lepiej od razu przejść na 100x50x4 mm w podłużnicach.
- Koła dobieraj do terenu: szerokie opony rolnicze lepiej trzymają w błocie, a szerszy rozstaw osi poprawia stabilność.
- Na drogę publiczną potrzebujesz sprawnych hamulców, świateł i odblasków zgodnych z przepisami, nie tylko „ładnej” konstrukcji.
- Wóz napędzany WOM to już projekt dla osoby, która potrafi policzyć przełożenie i dobrać most z zapasem wytrzymałości.
Zacznij od celu, nie od spawarki
Ja zawsze zaczynam od odpowiedzi na jedno pytanie: co dokładnie ten wóz ma wozić i gdzie ma pracować. Inaczej projektuje się lekką platformę do worków z nawozem, inaczej skrzynię pod drewno, a jeszcze inaczej przyczepę, która ma regularnie wyjeżdżać na asfalt. Jeśli z góry nie ustalisz ładowności, wysokości burty i rodzaju terenu, łatwo zbudować konstrukcję za ciężką, za wysoką albo po prostu niepotrzebnie drogą.
- Do drewna liczy się sztywność boków i miejsce na kłonice.
- Do palet przydaje się płaska, równa podłoga i łatwe mocowanie ładunku.
- Do pracy w polu ważniejsze są prześwit i szerokie koła niż idealnie gładka podłoga.
- Jeśli wóz ma jeździć po drodze, od razu planuję hamulce, światła i uchwyty pod tablicę.
Takie rozdzielenie celu oszczędza pieniądze już na starcie, bo nie kupujesz elementów „na wszelki wypadek”. Kiedy masz jasno określony scenariusz pracy, można przejść do ramy, czyli elementu, który decyduje o żywotności całego wozu.

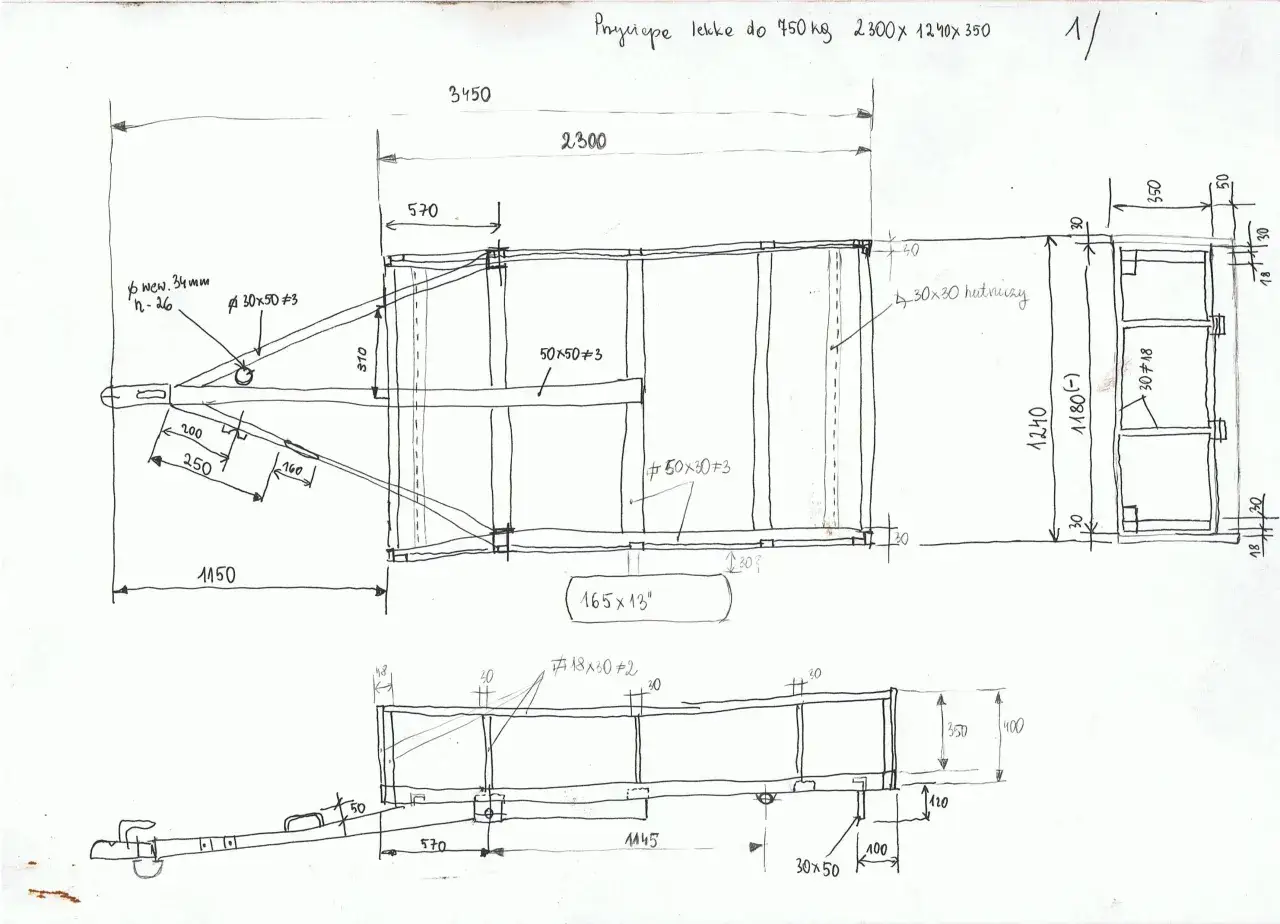

Rama i dyszel muszą przenieść ciężar bez pracy na skręcanie
W praktyce najwięcej błędów widzę nie w samym spawaniu, tylko w złym doborze profili i pomiarów. Dla wozu o lekkiej i średniej ładowności dobrze sprawdzają się prostokątne rury stalowe, bo są sztywne i łatwo je łączyć w prostą geometrię. Najpierw sczepiam całość, mierzę przekątne, a dopiero potem spawam na gotowo — to najprostszy sposób, żeby rama nie „uciekła” po kilku sezonach.
| Element | Bezpieczny punkt startu | Kiedy wzmocnić |
|---|---|---|
| Podłużnice | 80x40x3 mm | Przy ładunku powyżej około 2,5 t i częstych dojazdach po drodze |
| Poprzeczki | 40x40x3 mm co 60-80 cm | Gdy podłoga ma być stalowa lub przewozisz ciężkie drewno |
| Dyszel | 80x40x4 mm | Przy dłużycach, ciężkiej skrzyni i częstym manewrowaniu |
| Gniazda kłonic | 50x50x4 mm | Przy przewozie drewna i ładunków wysokich |
W newralgicznych miejscach, czyli przy zaczepie, mocowaniu osi i gniazdach kłonic, nie oszczędzam na materiale. Tam zawsze daję dodatkowe płytki wzmacniające i spoiny pełne, a po spawaniu całość czyszczę, odtłuszczam i zabezpieczam podkładem antykorozyjnym, bo wilgoć i błoto potrafią zjeść nawet dobrze zrobioną ramę. Kiedy szkielet jest już pewny, czas dobrać koła i zawieszenie, bo to one decydują o prowadzeniu na polu i na szosie.
Koła, oś i zawieszenie dobieram do pola, drogi i ładunku
Tu nie ma jednego uniwersalnego przepisu. Jeśli wóz ma jeździć wolno po nierównym terenie, sztywna oś bywa wystarczająca i najprostsza w serwisie. Jeśli ma często wyjeżdżać na drogę, resory piórowe albo inny układ resorowania wyraźnie poprawiają stabilność i mniej męczą ładunek. Same amortyzatory bez elementu nośnego nie załatwią sprawy, bo w przyczepie najpierw trzeba utrzymać masę, a dopiero potem ją tłumić.
| Rozwiązanie | Plusy | Minusy | Mój wybór, gdy... |
|---|---|---|---|
| Sztywna oś | Prosta, tania, odporna na brud | Słabszy komfort i większe szarpanie ładunku | Wóz pracuje głównie w gospodarstwie i wolno |
| Resory piórowe | Lepsze tłumienie, stabilniejsze prowadzenie | Więcej części i wyższy koszt | Wóz często jedzie po drodze lub z cięższym ładunkiem |
| Oś z dodatkowym tłumieniem | Najlepszy komfort i ochrona ładunku | Najbardziej złożone i najdroższe rozwiązanie | Transport jest regularny i naprawdę ciężki |
Przy kołach patrzę nie tylko na średnicę, ale też na nośność i rodzaj bieżnika. Do błota i miękkiej gleby lepiej sprawdzają się szerokie opony rolnicze, bo mniej zapadają się w podłoże i lepiej trzymają tor jazdy. Ja zakładam też zapas nośności na poziomie co najmniej 20-25 procent względem przewidywanego obciążenia na oś, bo w praktyce ładunek bywa cięższy niż na papierze. Gdy koła i zawieszenie są już przemyślane, można przejść do skrzyni ładunkowej, czyli części, którą użytkownik widzi jako pierwszą, ale która powinna być projektowana jako ostatnia.
Skrzynia ładunkowa pod drewno i palety
Do przewozu drewna najważniejsze są kłonice, burty i punkty mocowania. Przy dłużycach robię przednią ścianę wyższą, a kłonice rozstawiam mniej więcej co 1-1,2 m, żeby ładunek nie rozjeżdżał się na boki. Do zwożenia palet albo worków wystarczy prostsza skrzynia, ale nawet wtedy ładunek musi być równomiernie rozłożony, bo przeciążenie jednej strony szybko wybija piasty i niszczy resory.
- Podłoga stalowa sprawdza się najlepiej przy ciężkim ładunku i pracy w błocie.
- Deski 25-32 mm są lżejsze i łatwiejsze do naprawy, ale szybciej się zużywają.
- Euro palety nadają się na prostą, budżetową skrzynię, jeśli skręcisz je śrubami przelotowymi, a nie samymi wkrętami.
- Pasy i łańcuchy z napinaczami są lepsze niż „dociskanie” ładunku samą burtą.
Jeśli robisz wóz z palet, traktuję go jako rozwiązanie użytkowe, a nie docelowo ciężkie. Taki układ jest tani i szybki do wykonania, ale drewno pracuje, więc po kilku sezonach trzeba dokręcać łączniki i sprawdzać pęknięcia w punktach obciążonych. Z tego samego powodu warto od razu pomyśleć o hamulcach i oświetleniu, bo bez nich nawet solidna skrzynia pozostaje tylko podwórkowym wózkiem.
Hamulce, światła i zabezpieczenie ładunku to nie dodatki
Jeżeli wóz ma wyjeżdżać poza podwórko, hamulce przestają być opcją. Przy cięższym zestawie lepiej działa solidny hamulec bębnowy albo tarczowy, a przy prostszych konstrukcjach sens ma też hamulec najazdowy lub mechaniczny, o ile jest dobrze dobrany do masy. Tarczowy bywa skuteczny przy większym obciążeniu, ale w błocie i kurzu bęben często okazuje się mniej kapryśny. Najgorsze rozwiązanie to układ „na oko”, bez realnego zapasu i bez testu na zjeździe.
Jak przypomina PIP, przyczepę trzeba regularnie kontrolować pod kątem sprawności hamulców i oświetlenia. To dobra praktyka nie tylko z punktu widzenia przepisów, ale też zwykłego bezpieczeństwa: jedna urwana masa albo przetarty przewód potrafią zamienić prosty kurs po drewno w kosztowny problem. Nie opieram też projektu na obiegowej regule o 3,5 t i kategorii B, bo przy ciągniku i przyczepie decydują konkretne parametry pojazdu, dokumentacja i dopuszczenie do ruchu.
| Element | Minimum rozsądne rozwiązanie | Kiedy daję więcej |
|---|---|---|
| Hamulec | Układ dobrany do masy zestawu, najlepiej z zapasem | Ciężkie drewno, zjazdy i częsta jazda po szosie |
| Światła | Tylne lampy, stop, kierunkowskazy, odblaski | Wyjazdy po zmroku i na drogę publiczną |
| Zabezpieczenie ładunku | Łańcuchy, pasy, kłonice, punkty mocowania | Transport nieregularny, dłużyce i palety o różnej wysokości |
W praktyce zawsze sprawdzam też, czy zaczep pracuje lekko, ale bez nadmiernego luzu, bo wybity sworzeń niszczy cały przód wozu szybciej niż korozja. Gdy bezpieczeństwo jest już domknięte, można dopiero myśleć o wersji z napędem, bo to zupełnie inny poziom trudności.
Napęd z WOM ma sens tylko wtedy, gdy policzysz przełożenie
WOM, czyli wałek odbioru mocy, wygląda kusząco, gdy ktoś chce zrobić napędzany wóz do trudniejszego terenu. W praktyce to projekt, w którym nie ma miejsca na zgadywanie: trzeba znać obroty WOM w danym ciągniku, obwód koła i docelową prędkość jazdy. Jeśli przyjmiemy przykładowo 540 obr./min na WOM i koło o obwodzie 2,8 m, to przy prędkości 8 km/h koło powinno obracać się około 48 razy na minutę, więc całe przełożenie musi wynosić mniej więcej 11:1. Bez takiego liczenia łatwo zbudować układ, który szarpie, grzeje się albo zwyczajnie nie jedzie tak, jak powinien.
Do takich konstrukcji często wykorzystuje się mosty z ciężkich samochodów, na przykład z Robura, bo są odporne i da się do nich dobrać sensowne piasty oraz hamulce. Ja jednak patrzę przede wszystkim na stan techniczny, a nie na samą markę: luz na łożyskach, szczelność, dostępność części i to, czy most rzeczywiście pasuje do planowanego obciążenia. Dla większości gospodarstw prostszy i bezpieczniejszy będzie jednak wóz bez napędu, bo mniej tu rzeczy, które mogą się rozjechać w serwisie.
Kiedy planujesz napęd własny, dobrze mieć serwisówkę ciągnika i jasny plan przełożeń, zanim kupisz choćby jedną większą część. To oszczędza nie tylko pieniądze, ale i czas, bo źle dobrany układ napędowy rzadko daje się „uratować” samą regulacją.
Ile to kosztuje i kiedy lepiej kupić gotową przyczepę
Budowa własnego wozu ma sens wtedy, gdy chcesz dopasować go do konkretnej pracy i masz dostęp do spawania, cięcia oraz podstawowej obróbki metalu. Jeśli liczysz wyłącznie materiały, prosty projekt z używanych części potrafi zmieścić się w kilku tysiącach złotych, ale już solidna konstrukcja z nową osią, porządnymi kołami i hamulcami szybko robi się droższa. Robocizna, malowanie i poprawki potrafią podnieść koszt bardziej, niż większość osób zakłada na początku.
| Wariant | Kiedy ma sens | Orientacyjny koszt materiałów | Największe ryzyko |
|---|---|---|---|
| Prosty wóz z używanych części | Praca tylko w gospodarstwie i krótkie przejazdy | 4-10 tys. zł | Zużyte piasty, krzywa rama, brak zapasu nośności |
| Solidna przyczepa jednoosiowa z hamulcem | Uniwersalne zastosowanie i częstsze wyjazdy | 8-18 tys. zł | Źle dobrany zaczep lub zbyt słaba oś |
| Dwuosiowa skrzyniowa | Cięższy transport i większa stabilność | 15-35 tys. zł | Większa masa własna i trudniejsze manewrowanie |
| Wóz napędzany | Specjalne warunki i wyraźna potrzeba napędu | 30 tys. zł i więcej | Złożona przekładnia i wysoki koszt błędów |
Jeśli masz zamiar regularnie jeździć po drodze, kupno gotowej przyczepy z dokumentami bardzo często okazuje się rozsądniejsze niż budowa od zera. Gdy jednak potrzebujesz prostego, dopasowanego do własnego gospodarstwa wozu, a większość kursów odbywa się po polu i podwórku, własna konstrukcja bywa bardziej praktyczna niż katalogowy model. W obu przypadkach najpierw porównuję nie cenę „na dziś”, tylko koszt całego cyklu używania: napraw, łożysk, ogumienia i ewentualnego badania technicznego.
Najlepszy kompromis dla lekkiego ciągnika japońskiego
Przy japońskich, lekkich traktorach zwykle najlepiej działa konstrukcja prosta, niska i dobrze wyważona. Zamiast robić wysoki wóz z ciężką skrzynią, wolę krótszą platformę z porządną osią, sensownym rozstawem kół i ładunkiem ułożonym możliwie nisko. To właśnie niski środek ciężkości i brak zbędnych kilogramów robią największą różnicę w codziennej pracy.
- Dla małego traktora wybieram wóz, który da się jeszcze bezpiecznie zawrócić na ciasnym podwórku.
- Jeśli ciągnik pracuje głównie w lesie lub na łące, stawiam na szerokie opony i prostą, odporną konstrukcję.
- Jeśli wóz ma jeździć po asfalcie, dokładam lepszy hamulec i pełne oświetlenie, nawet kosztem ceny.
- Po pierwszych 20-30 kilometrach wracam do śrub, sworzni, łożysk i spoin, bo to wtedy wychodzą błędy montażu.
Gdybym miał zamknąć cały temat w jednej zasadzie, powiedziałbym tak: lepiej zbudować wóz odrobinę prostszy, ale naprawdę sztywny i przewidywalny, niż efektowny, wysoki i problematyczny. Taki kompromis najbardziej pasuje do ciągników japońskich, bo one najlepiej pracują z rozsądnym, lekkim osprzętem, który nie psuje ich zwrotności i nie wymaga ciągłych poprawek.
