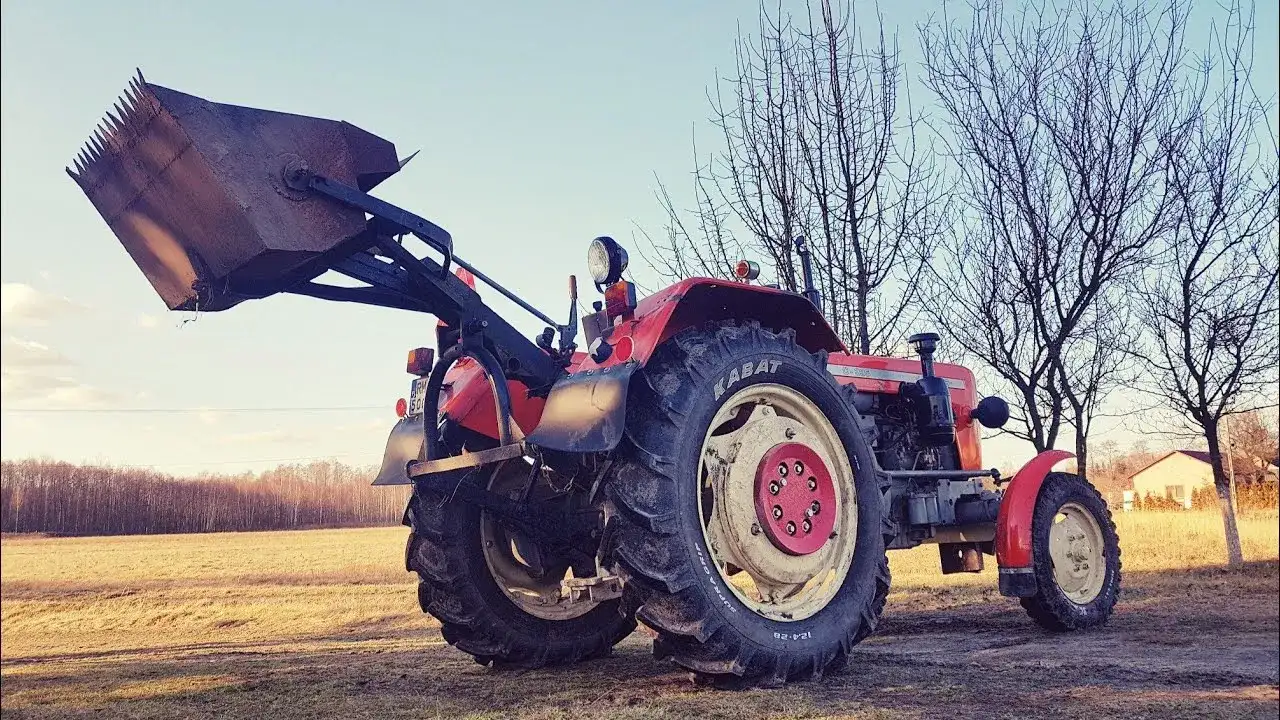

Budowa tylnego ładowacza do ciągnika ma sens tylko wtedy, gdy od początku ustalisz geometrię, nośność i sposób mocowania. W tym tekście pokazuję, jak zrobić ładowacz na tył ciągnika bez zgadywania wymiarów: od doboru profili i grubości blachy, przez łyżkę i zęby, aż po podnoszenie, montaż do TUZ i próbę obciążeniową.
Najmocniejszy projekt zaczyna się od geometrii, nie od spawarki
- Najpierw ustal model ciągnika, kategorię TUZ i to, co realnie chcesz podnosić.
- Jako punkt startowy często sprawdzają się profile 100x100x5 mm i 100x50x5 mm.
- Łyżka o wymiarach około 95 x 50 x 60 cm i blacha 5-6 mm to rozsądny kompromis dla lekkich i średnich konstrukcji.
- Siłownik dwustronnego działania daje lepszą kontrolę niż rozwiązanie wyłącznie ręczne.
- Łyżkę warto mocować na bolcach zabezpieczających, bo skraca to czas demontażu i upraszcza obsługę.
- Przed pierwszą pracą z ładunkiem trzeba zrobić test stopniowego obciążania, a nie od razu iść na maksimum.
Od czego zacząć projekt tylnego ładowacza
Nie zaczynałbym od cięcia stali, tylko od odpowiedzi na trzy proste pytania: co ma podnosić, na jakim ciągniku i jak często będzie używany. W japońskich traktorach, które często mają kompaktową budowę i mniejszą masę własną, każdy dodatkowy kilogram konstrukcji ma znaczenie, więc przesadnie ciężki ładowacz potrafi bardziej zaszkodzić niż pomóc.
W praktyce warto od razu określić:
- czy ładowacz ma pracować z ziemią, obornikiem, drewnem, belami czy materiałem sypkim,
- czy ma być zakładany sporadycznie, czy ma zostać na ciągniku na stałe,
- jakie masz przyłącze hydrauliczne i czy potrzebujesz osobnego rozdzielacza,
- czy ciągnik ma TUZ kategorii 1 czy 2, bo to wpływa na sworznie, rozstaw i stabilność.
Jako orientację można przyjąć, że w gotowych ładowaczach na tylny TUZ dla mniejszych ciągników często pojawia się udźwig około 300 kg i wysokość podnoszenia rzędu 2,5-3,3 m, ale to tylko punkt odniesienia. Finalny wynik zależy od geometrii, masy ciągnika, rozstawu osi i jakości wykonania. Gdy te założenia są już jasne, można przejść do wymiarów i materiałów.

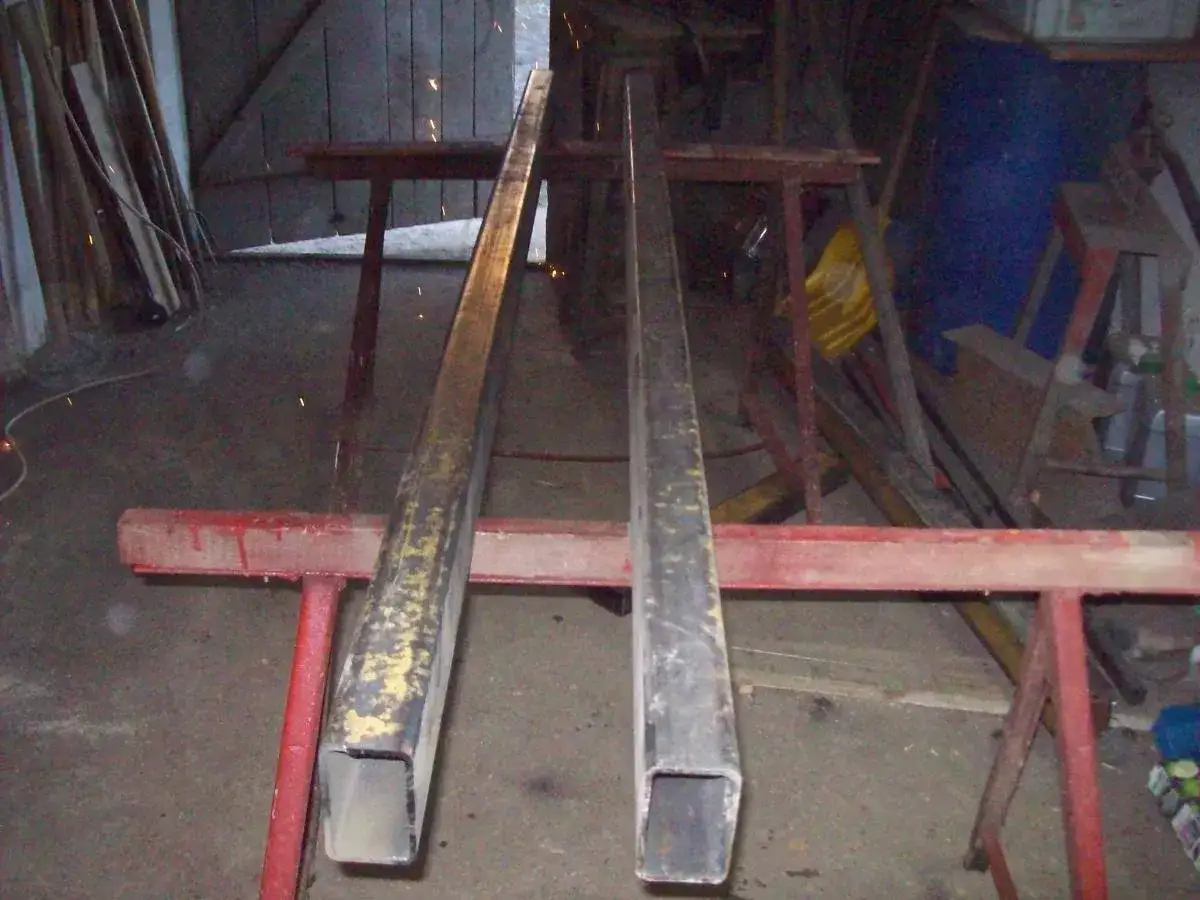

Wymiary i materiały, które warto przyjąć na start
Największy błąd przy takiej budowie to kopiowanie wymiarów z innego ciągnika bez zastanowienia, czy geometria w ogóle pasuje do Twojej maszyny. Dla projektu zbliżonego do układu typu T-190 SKORPION można potraktować poniższe wartości jako sensowny punkt startowy, a nie jako sztywną normę.
| Element | Przykładowy wymiar | Dlaczego ma znaczenie |
|---|---|---|
| Belka ładowacza | Profil 100x100x5 mm, długość około 650 mm | To główny element przenoszący skręcanie i nacisk. |
| Ramię belki | Profil 100x50x5 mm, długość około 300 mm | Pomaga ustawić geometrię i przenieść obciążenie z osprzętu. |
| Długie ramię | Profil 100x50x5 mm, długość około 900 mm | Odpowiada za zasięg i wysokość pracy. |
| Poprzeczka usztywniająca | Około 900 mm | Stabilizuje całą ramę i ogranicza pracę na boki. |
| Łyżka | Około 95 cm szerokości, 50 cm wysokości i 60 cm długości | Daje rozsądną pojemność bez robienia z tyłu ciężkiej „skrzyni”. |
| Blacha łyżki | Minimum 5-6 mm | Chroni przed szybkim wybiciem i falowaniem dna. |
| Strefa ścierania | Blacha trudnościeralna, np. typu Hardox | Ma sens tam, gdzie łyżka stale ociera o grunt, kamienie lub gruz. |
| Zęby | Pręt o średnicy 20 mm + płaskownik od spodu | Ułatwiają chwytanie obornika, gałęzi i sypkich materiałów. |
Właśnie tu widać różnicę między konstrukcją „na oko” a projektem, który da się później używać bez ciągłego prostowania. Jeśli chcesz, mogę w kolejnej sekcji przełożyć te wymiary na logikę samej ramy i pokazać, gdzie najczęściej wychodzi skręcanie.
Jak zbudować ramę, belkę i łyżkę, żeby nie pracowały jak sprężyna
Przy takich konstrukcjach najważniejsza jest sztywność w punktach największego obciążenia. Nie chodzi o to, żeby dać wszędzie najgrubszą stal, tylko żeby ciężar rozłożyć tak, by rama nie skręcała się przy każdym podniesieniu wiadra ziemi. Ja zaczynam od dokładnego dopasowania wszystkich elementów „na sucho”, sprawdzenia przekątnych i dopiero potem idę w spawanie na gotowo.
Belka i ramiona
Belka powinna być traktowana jak kręgosłup całego układu. Jeśli pracuje, cały ładowacz będzie miał luz, nawet gdy reszta jest zrobiona starannie. Dlatego w miejscach łączeń dobrze sprawdzają się tulejki przyspawane do profili oraz dodatkowe blachy wzmacniające przy czopach. W praktyce lepiej dać jedno porządne wzmocnienie niż kilka przypadkowych kawałków stali, które tylko dokładają masy.
Łyżka i zęby
Łyżka z blachy 5-6 mm jest zwykle rozsądnym minimum, ale dolna krawędź zużywa się szybciej niż boki. Jeśli planujesz częstą pracę w ziemi albo przy kamieniach, sens ma wzmocnienie dolnej części materiałem bardziej odpornym na ścieranie. Zęby z pręta 20 mm działają dobrze przy materiałach, które trzeba „wgryźć” i podważyć, a płaskownik od spodu stabilizuje je przy większym nacisku.
Przeczytaj również: Ursus C-330 - Czy "Ciapek" nadal się opłaca? Kupić czy nie?
Spawy i usztywnienia
Spaw powinien łączyć elementy, a nie maskować źle dobraną geometrię. Właśnie dlatego nie lubię projektów, w których wszystko trzyma się na długich, niepodpartych odcinkach profilu. Jeśli doda się odpowiednie płaskowniki, trójkątne wzmocnienia i dobrze ustawione wsporniki, konstrukcja pracuje znacznie spokojniej. To szczególnie ważne wtedy, gdy ładowacz ma dźwigać coś cięższego niż lekka ziemia czy suche siano.
Gdy rama jest już logicznie rozplanowana, można zdecydować, czy podnoszenie ma być ręczne, czy hydrauliczne.
Ręczny mechanizm czy siłownik hydrauliczny
To jeden z tych wyborów, który mocno wpływa na wygodę codziennej pracy. Mechanizm ręczny ma sens tylko wtedy, gdy konstrukcja będzie lekka, a podnoszony materiał nie wymaga precyzyjnego sterowania. Hydraulika daje więcej kontroli, szybciej reaguje i pozwala bezpieczniej ustawić łyżkę na różnych wysokościach.
| Rozwiązanie | Zalety | Ograniczenia | Kiedy ma sens |
|---|---|---|---|
| Ręczne podnoszenie | Prostsza budowa, mniejszy koszt, mniej elementów do serwisu | Wolniejsze działanie, mniejsza precyzja, większy wysiłek operatora | Przy lekkich pracach i bardzo prostej konstrukcji |
| Siłownik hydrauliczny | Lepsza kontrola, szybsza praca, wygodniejsze ustawianie łyżki | Więcej przewodów, rozdzielacz, uszczelnienia i punkty potencjalnych wycieków | Gdy ładowacz ma być używany regularnie |
Jeśli wybierasz hydraulikę, rozważyłbym siłownik dwustronnego działania. Taki układ daje płynniejsze sterowanie pozycją podnoszenia i opuszczania, a nie tylko „pompowanie w górę” bez porządnej kontroli ruchu w dół. W praktyce różnica jest odczuwalna od pierwszego dnia pracy, zwłaszcza przy materiałach sypkich i przy dokładnym ustawianiu łyżki przy rozładunku.
Skoro mechanika podnoszenia jest już jasna, trzeba jeszcze dobrze rozwiązać mocowanie do ciągnika i samo zachowanie maszyny pod obciążeniem.

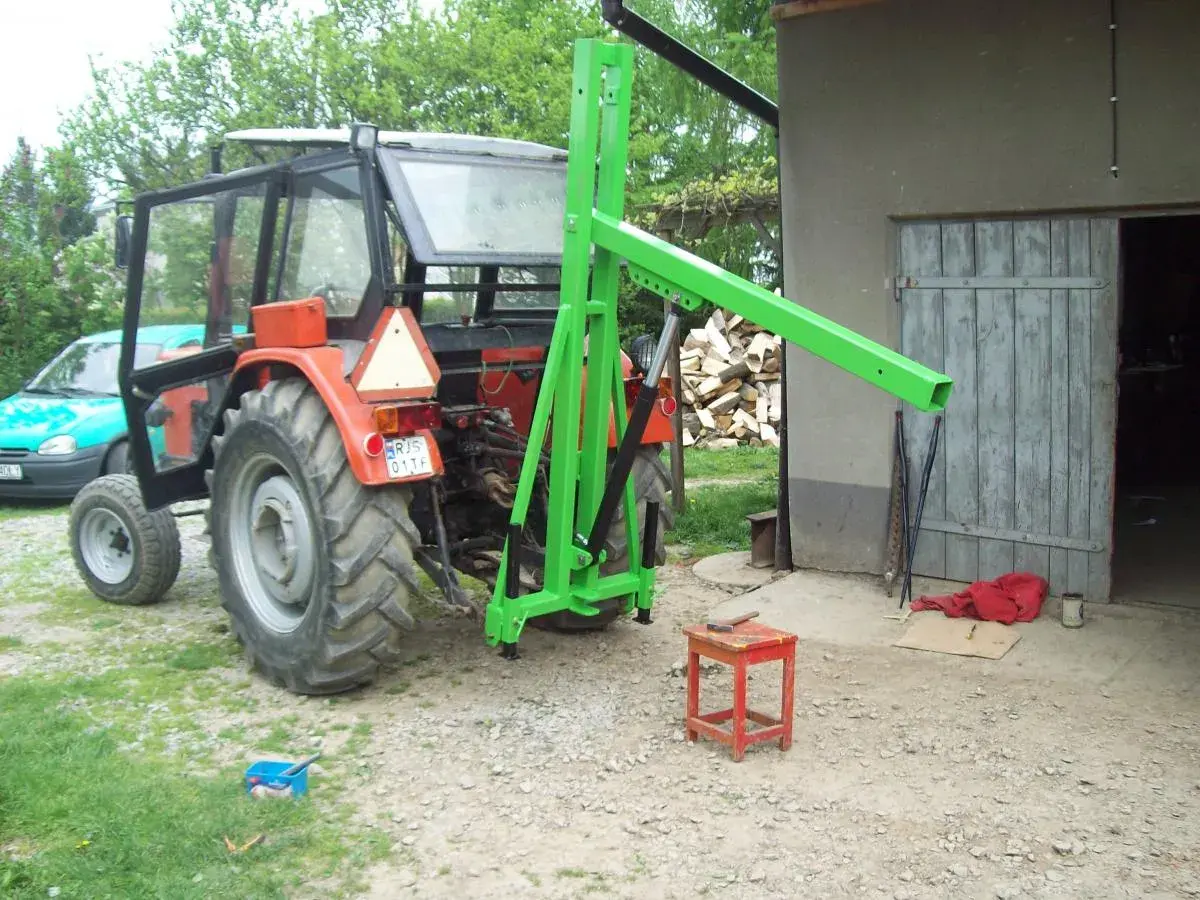

Montaż do TUZ i stabilność w pracy
Najpraktyczniejsze rozwiązania opierają się na szybkim montażu na tylnym TUZ i osadzeniu osprzętu na bolcach zabezpieczających. Taki układ skraca czas zakładania, zmniejsza liczbę śrub w miejscu, które i tak będzie pracowało w błocie, oraz ułatwia demontaż po sezonie. To detal, ale w codziennym użyciu robi ogromną różnicę.
Warto pamiętać o kilku rzeczach, które bezpośrednio wpływają na bezpieczeństwo:
- osprzęt powinien trzymać się możliwie blisko ciągnika, bo dłuższa dźwignia mocno obciąża tył,
- punkty obrotu trzeba wykonać na tulejkach, nie na „gołym” sworzniu w cienkiej blasze,
- przed pracą trzeba sprawdzić, czy ładunek nie koliduje z kołami, błotnikami i WOM,
- przy lżejszym ciągniku warto dociążyć przód, bo tylne obciążenie potrafi bardzo odciążyć przednią oś,
- połączenia nie mogą mieć luzów, bo każdy luz na ładowaczu szybko zamienia się w wybite otwory i pękające spoiny.
W praktyce najlepiej działa konstrukcja, którą da się założyć i zdjąć bez walki z narzędziami. Jeśli montaż jest kłopotliwy już na etapie warsztatu, w polu będzie tylko gorzej. Gdy mocowanie jest gotowe, zostaje najważniejszy etap: sprawdzenie, czy całość naprawdę wytrzyma pracę.
Najczęstsze błędy, które kończą się pękaniem konstrukcji
W takich projektach błędy zwykle nie wyglądają groźnie na stole warsztatowym. Problem pojawia się dopiero wtedy, gdy ładowacz dostaje nierówny ciężar, trafia na twardy materiał albo operator zaczyna pracować szybciej niż konstrukcja potrafi to przyjąć. Z mojego punktu widzenia najczęściej zawodzą te same rzeczy.
- Zbyt cienki profil - konstrukcja robi się lekka, ale zaczyna pracować jak sprężyna.
- Za długie ramiona bez usztywnień - geometrycznie wszystko wygląda dobrze, a w praktyce pojawia się skręcanie.
- Brak tulejek i wzmocnień w punktach obrotu - otwory szybko się wyrabiają i całość łapie luzy.
- Spawanie bez wcześniejszego punktowania - drobny błąd w ustawieniu ramy później zamienia się w krzywy ładowacz.
- Za duża łyżka do zbyt lekkiego ciągnika - sama konstrukcja może być solidna, ale traktor przestaje być stabilny.
Dobry test robię zawsze stopniowo: najpierw sprawdzenie ruchu bez obciążenia, potem mały ciężar, następnie coraz większe obciążenie i oględziny spawów, sworzni oraz miejsc podparcia. Jeśli cokolwiek zaczyna „pracować” nietypowo, nie idę dalej, tylko poprawiam geometrię. Taki test zajmuje chwilę, a potrafi oszczędzić pełnego rozbierania całej konstrukcji.
Po uniknięciu tych błędów zostają już głównie detale, które decydują o tym, czy ładowacz będzie wygodny, czy tylko formalnie gotowy do pracy.
Drobne detale, które decydują, czy ładowacz będzie naprawdę użyteczny
W praktyce o jakości takiego sprzętu często nie decyduje sam profil, tylko rzeczy poboczne: łatwość czyszczenia, zabezpieczenie przed korozją, dostęp do punktów smarowania i możliwość szybkiego zdjęcia osprzętu. To właśnie te elementy odróżniają konstrukcję „na pokaz” od takiej, którą chce się faktycznie używać.
- Dodaj punkty smarowania albo przynajmniej przewidź łatwy dostęp do sworzni.
- Zrób wymienną krawędź roboczą, jeśli łyżka ma pracować w ziemi.
- Zabezpiecz stal przed rdzą od razu po spawaniu, nie po pierwszym sezonie.
- Nie przesadzaj z masą własną, bo każdy dodatkowy kilogram ogranicza użyteczny udźwig.
- Dopasuj szerokość łyżki do ciągnika, żeby nie walczyć z manewrowaniem na ciasnym podwórku.
Jeśli miałbym zostawić jedną praktyczną radę na koniec, byłaby prosta: przy budowie tylnego ładowacza liczy się nie tylko to, czy podniesie ładunek, ale też czy zrobi to bez wykrzywiania ciągnika, bez nadmiernych luzów i bez ciągłego poprawiania spoin. Dobrze zaplanowany projekt wybacza więcej, źle zaplanowany mści się przy pierwszym cięższym ładunku, więc lepiej poświęcić czas na geometrię, usztywnienia i próbę obciążeniową niż później prostować skutki pośpiechu.
