Budowa glebogryzarki do ciągnika ma sens wtedy, gdy chcesz dopasować maszynę do konkretnego traktora, gleby i zakresu prac, a nie kupować osprzęt „na kompromis”. Pokażę tu, od czego zacząć projekt, jak dobrać napęd i szerokość roboczą, z czego zrobić ramę oraz co zrobić, żeby całość pracowała stabilnie i bezpiecznie. To poradnik dla osób, które wolą rozumieć konstrukcję, niż składać sprzęt w ciemno.
Najważniejsze założenia przed rozpoczęciem budowy
- W wersji do ciągnika napęd bierze się z WOM, więc osobny silnik spalinowy nie jest potrzebny.
- Najbezpieczniej budować na stali 5-6 mm i profilach zamkniętych, bo cienki materiał szybko zaczyna pracować.
- Szerokość roboczą trzeba dobrać do mocy ciągnika, nie odwrotnie.
- Najwięcej zależy od napędu, rotorów z nożami i łożyskowania, a nie od samej grubości blachy.
- Regulacja głębokości i stabilne mocowanie do TUZ są równie ważne jak sam zespół roboczy.
- Po złożeniu maszyny trzeba zrobić próbę na małym fragmencie pola i dopiero potem iść w pełną pracę.
Jak dobrać szerokość i moc do swojego ciągnika
Ja przy takim projekcie zaczynam od dwóch pytań: ile mocy ma traktor i jak ciężką glebę ma obrabiać. To ważniejsze niż sama chęć zbudowania maszyny „jak największej”, bo zbyt szeroka glebogryzarka tylko przeciąży WOM, podnośnik i całą ramę. W przypadku lekkich japońskich ciągników rozsądniej jest postawić na maszynę węższą, ale dobrze wykonaną, niż na zbyt ambitny projekt, który będzie męczył traktor przy każdym przejeździe.
| Moc ciągnika | Orientacyjna szerokość robocza | Co to oznacza w praktyce |
|---|---|---|
| 15-20 KM | 90-110 cm | Lekkie gleby, małe powierzchnie, mniejsza głębokość i niższa masa własna. |
| 20-30 KM | 100-125 cm | Najbardziej uniwersalny zakres dla kompaktowych traktorów. |
| 30-35 KM | 125-145 cm | Można myśleć o cięższej konstrukcji i bardziej wymagającej glebie. |
| 40+ KM | 145-165 cm | Szersza maszyna ma sens, ale rosną wymagania wobec napędu i masy. |
Przy ciągnikach japońskich najczęściej celuję w układ zawieszany na trzypunktowym TUZ-ie, zwykle w kategorii I, z napędem 540 obr./min z WOM. To dobry punkt odniesienia, bo pozwala zbudować maszynę, którą da się później normalnie podpiąć, opuścić i wyregulować bez walki z geometrią. Gdy wiesz już, jaką klasę ma mieć sprzęt, można przejść do materiałów, bo to one zdecydują o trwałości całego projektu.
Materiały i narzędzia, które naprawdę wytrzymają pracę w ziemi
W takich konstrukcjach nie oszczędzam na tym, co pracuje pod obciążeniem. Rama nośna, mocowania łożysk, uchwyty przekładni i punkty zawieszenia dostają największe siły, więc tam najlepiej sprawdza się stal o grubości 5-6 mm oraz profile zamknięte, które usztywniają całość. Cieńsza blacha może wyglądać dobrze po spawaniu, ale w polu bardzo szybko pokaże swoje słabe miejsca.
| Element | Na co stawiać | Czego unikać |
|---|---|---|
| Rama | Profile zamknięte, pełne spawy, żebra wzmacniające | Cienkie kątowniki i przypadkowe łączenia „na styk” |
| Noże | Stal wysokogatunkowa, najlepiej wymienne mocowanie śrubowe | Miękka stal, która szybko się wykrusza lub wygina |
| Łożyska | Oprawy z uszczelnieniem i punktem smarowania | Gołe łożyska bez osłony przed ziemią i wilgocią |
| Napęd | Sprawdzona przekładnia kątowa i wał przegubowo-teleskopowy | Własnoręcznie liczone przełożenie bez marginesu bezpieczeństwa |
| Osłony | Pełna osłona napędu i osłona łożysk | Elementy ruchome pracujące „na wierzchu” |
Do pracy przydadzą się spawarka, szlifierka, wiertarka stołowa, ściski, przymiary, kątownik i najzwyklejsza precyzja przy trasowaniu. Jeśli nie masz pewności co do jakości spoin, newralgiczne miejsca lepiej zlecić komuś, kto spawa zawodowo, bo w tej maszynie nie ma miejsca na pęknięcia w pierwszym sezonie. Mając materiały i narzędzia, można przejść do tego, co najważniejsze w całym projekcie, czyli do ramy i zawieszenia.
Jak zbudować ramę i zawieszenie
Rama jest fundamentem całej glebogryzarki. Jeśli tu popełnisz błąd, później będziesz go naprawiał w każdym kolejnym elemencie, bo rotor, przekładnia i koło podporowe tylko powielą problem. W praktyce buduję konstrukcję tak, żeby środek ciężkości był możliwie blisko osi zawieszenia, a sama maszyna nie ciągnęła ciągnika ani na jedną, ani na drugą stronę.
- Użyj profili zamkniętych jako głównych belek nośnych.
- Rozmieść poprzeczki tak, aby nie dopuścić do skręcania ramy pod obciążeniem.
- Przygotuj mocowanie pod TUZ zgodne z kategorią sworzni w ciągniku.
- Dodaj punkty pod koło podporowe lub wał dogniatający, jeśli planujesz regulację głębokości.
- W miejscach dużych sił zastosuj żebra i wzmocnienia trójkątne.
Jeżeli budujesz maszynę do mniejszego traktora, szczególnie ważny jest rozstaw i geometria mocowania. Za ciężka konstrukcja potrafi nie tylko pogorszyć stabilność, ale też utrudnić podnoszenie na uwrociach i transport. Dobrą praktyką jest złożenie ramy „na sucho”, sprawdzenie punktów zawieszenia i dopiero potem finalne spawanie, bo późniejsza korekta jest już znacznie trudniejsza. Gdy rama trzyma geometrię, można wejść w napęd i zespół roboczy, bo to one przesądzają, czy maszyna faktycznie będzie pracować w ziemi.
Napęd i rotor, czyli serce glebogryzarki
W glebogryzarce do ciągnika nie projektuje się osobnego silnika spalinowego. Napęd idzie z WOM, czyli wałka odbioru mocy ciągnika, przez wał przegubowo-teleskopowy do przekładni kątowej, a dopiero potem na rotor z nożami. To ważne, bo wiele osób zaczyna od złego końca i chce „dopasować silnik”, kiedy w tej klasie maszyn najpierw trzeba dopasować przełożenie, obciążenie i prędkość obrotową roboczą.
Napęd z WOM
Najrozsądniej oprzeć układ na sprawdzonej przekładni, a nie tworzyć wszystko od zera. WOM w mniejszych traktorach najczęściej pracuje przy 540 obr./min, więc taki punkt odniesienia jest praktyczny przy planowaniu przełożenia i doborze średnicy rotora. Wał przegubowo-teleskopowy musi mieć osłony, a jego długość trzeba dopasować tak, by przy pełnym skręcie i podniesieniu nie dochodziło do zbyt dużych kątów pracy.
Przeczytaj również: Ile pali ciągnik siodłowy? Sprawdź, jak zaoszczędzić na paliwie

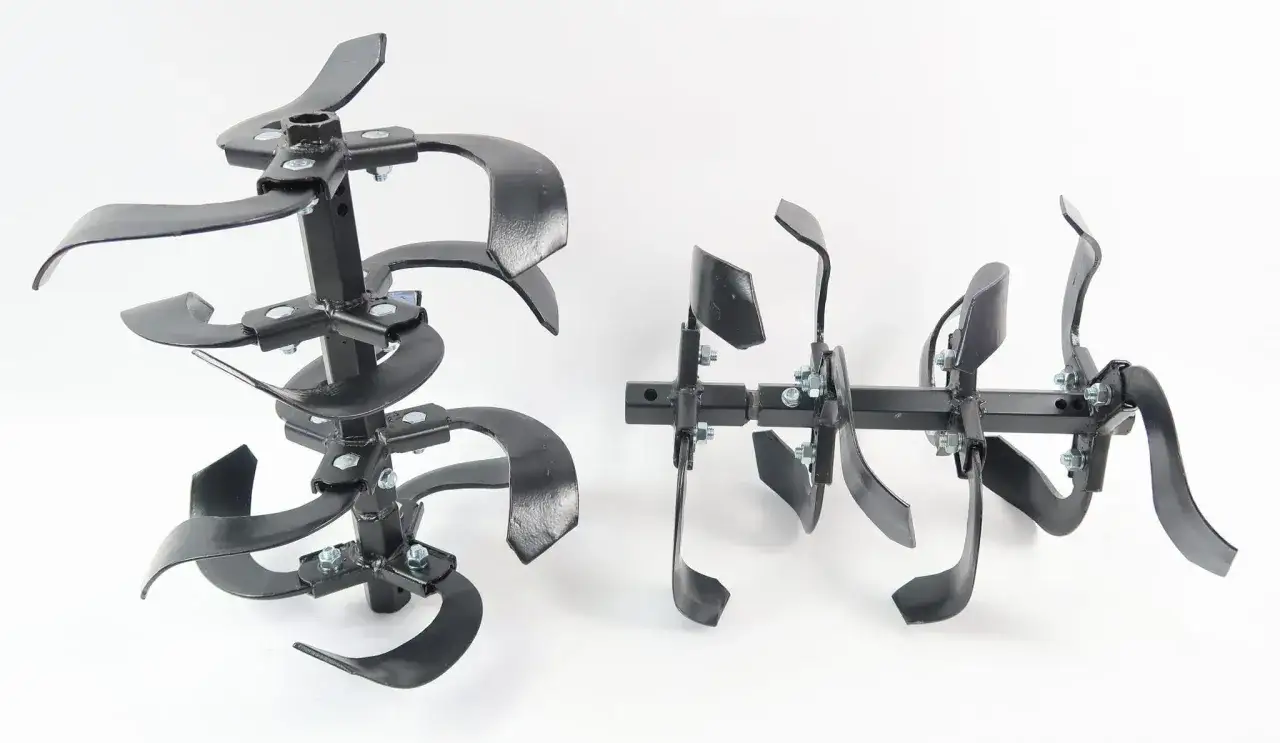

Noże i wał roboczy
Noże glebogryzarki powinny być rozmieszczone równomiernie i symetrycznie, bo inaczej rotor zacznie bić, a maszyna będzie wibrować. Najlepiej sprawdza się układ, w którym noże są montowane śrubowo i można je wymienić bez rozcinania konstrukcji. Wał musi być dobrze osadzony w łożyskach, a same łożyska powinny mieć osłony przed ziemią i regularny dostęp do smaru, bo pył, wilgoć i drobiny gleby bardzo szybko robią tam swoje.
Przy własnej konstrukcji zawsze zakładam też miejsce na serwis. Łożysko, którego nie da się łatwo przesmarować albo wymienić, jest w praktyce słabym pomysłem, nawet jeśli na papierze całość wygląda solidnie. Gdy rotor jest gotowy, pozostaje dopracowanie regulacji głębokości i stabilności, bo bez tego nawet dobrze zrobiona glebogryzarka będzie pracowała nierówno.
Regulacja głębokości i stabilność podczas pracy
Regulacja głębokości nie jest dodatkiem, tylko jednym z głównych elementów użyteczności. Zbyt płytka praca nie rozbija brył i nie przygotowuje ziemi tak, jak trzeba, a zbyt głęboka obciąża traktor i zwiększa zużycie paliwa oraz noży. W praktyce pierwsze przejazdy robię płycej, zwykle na 8-12 cm, a dopiero później zwiększam głębokość, jeśli gleba i napęd to znoszą.
- Dodaj koło podporowe albo wał, który będzie trzymał stałą głębokość.
- Ustaw ramę możliwie równolegle do podłoża, bo nierówność od razu widać na pracy noży.
- Sprawdź ciśnienie w oponach ciągnika, bo różnice potrafią zaburzyć głębokość po jednej stronie.
- Przed pracą zablokuj stabilizatory, żeby maszyna nie kołysała się na boki.
- Jeśli masz cięższy osprzęt, rozważ obciążenie przedniej osi.
W dobrze zrobionej maszynie regulacja powinna być prosta i powtarzalna, najlepiej skokowa, żeby dało się szybko zmieniać nastawę na polu. To samo dotyczy dodatkowych elementów: wał dogniatający poprawia wyrównanie, a siewnik poplonów ma sens wtedy, gdy chcesz wykonać dwa zadania w jednym przejeździe. Kiedy masz już ustawioną geometrię, zostaje najważniejszy etap praktyczny, czyli pierwsza próba i późniejsza eksploatacja.
Pierwsze uruchomienie i próba na małym fragmencie pola
Nie puszczam takiej maszyny od razu na pełną szerokość i na całe pole. Najpierw sprawdzam, czy wszystkie śruby są dokręcone, czy rotor obraca się bez zacięć, czy łożyska są przesmarowane i czy nic nie ociera po osłonach. Sama próba na małym fragmencie szybko pokazuje, czy napęd jest dobrze dobrany, a noże nie są ustawione zbyt agresywnie.
- Ustaw maszynę na twardym i równym podłożu.
- Podłącz glebogryzarkę przy wyłączonym silniku ciągnika.
- Sprawdź podnoszenie, opuszczanie i pracę wału bez obciążenia.
- Wjedź na krótki odcinek z mniejszą głębokością roboczą.
- Po kilku minutach zatrzymaj się i oceń temperaturę łożysk, wibracje oraz równomierność pracy.
- Po pierwszej godzinie skontroluj śruby i elementy mocujące jeszcze raz.
Jeżeli maszyna zaczyna wyraźnie wibrować, najczęściej problem leży w wyważeniu rotora, nierównym rozmieszczeniu noży albo błędzie osiowania łożysk. To lepiej wyłapać od razu niż po kilku hektarach, bo wtedy naprawa bywa znacznie droższa. Po udanej próbie przychodzi czas na decyzję, czy taki projekt w ogóle był najlepszym wyborem finansowo i organizacyjnie.
Kiedy budowa ma sens, a kiedy lepiej wybrać gotową maszynę
Samodzielna budowa ma sens wtedy, gdy chcesz dopasować sprzęt do swojego ciągnika, masz warsztat i potrafisz pracować ze stalą oraz napędem. Przy dużej części własnej pracy i wykorzystaniu części z odzysku taki projekt bywa zamykany w przedziale około 500-2000 zł, ale tylko pod warunkiem, że nie musisz kupować wszystkiego od podstaw. Gdy wchodzą nowe przekładnie, porządne łożyska, wał Cardana i komplet osłon, koszt rośnie szybko.
| Wariant | Kiedy ma sens | Największe ryzyko |
|---|---|---|
| Budowa od zera | Masz warsztat, dostęp do materiałów i lubisz dopracowywać detale | Najwięcej czasu idzie na dopasowanie napędu i geometrii |
| Przeróbka używanej glebogryzarki | Chcesz oszczędzić czas i korzystasz z już sprawdzonego rotora | Zużyte łożyska, przekładnia i noże mogą zjeść budżet po drodze |
| Zakup gotowej maszyny | Potrzebujesz sprzętu szybko i bez eksperymentów | Wyższy koszt i mniejsza możliwość dopasowania do własnego traktora |

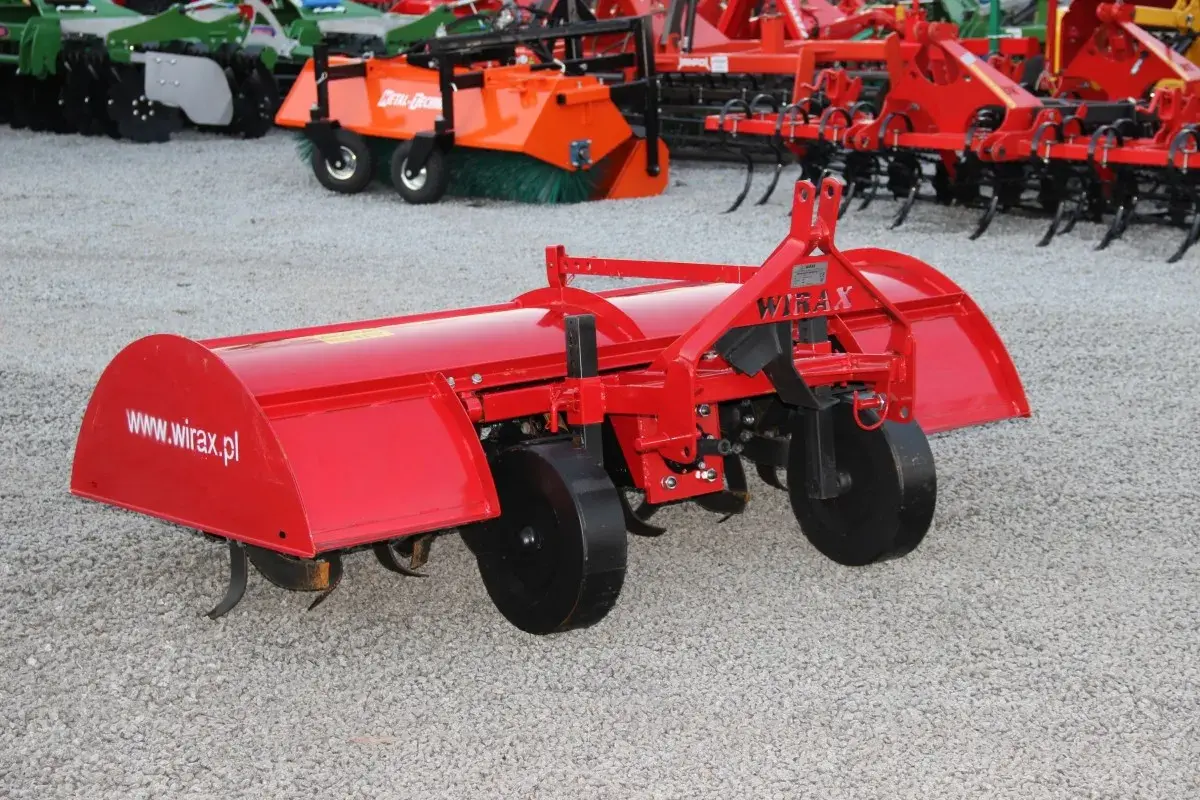

Na rynku gotowe aktywne agregaty do ciągników o szerokości około 145 cm, z napędem 540 obr./min i zawieszeniem 3-punktowym, potrafią kosztować wielokrotnie więcej niż samodzielnie zrobiona konstrukcja. To nie znaczy, że DIY zawsze wygrywa, ale dobrze pokazuje różnicę między projektem warsztatowym a gotowym osprzętem. Jeśli ktoś ma mały ciągnik japoński i chce po prostu pracować, czasem rozsądniej jest przerobić używaną maszynę niż zaczynać od surowej stali.
Co decyduje o tym, czy taki projekt będzie naprawdę użyteczny
Największą różnicę robi nie sama chęć zbudowania osprzętu, tylko kolejność decyzji. Najpierw dobieram moc i szerokość, potem napęd, później ramę, a na końcu noże i dodatki. Jeśli odwrócisz tę kolejność, bardzo łatwo skończyć z maszyną ciężką, ale niepraktyczną, albo z lekkim urządzeniem, które nie radzi sobie w ziemi.
W praktyce dobra glebogryzarka do ciągnika to taka, która jest prosta w obsłudze, łatwa w serwisie i dopasowana do realnych możliwości traktora. Właśnie dlatego przy japońskich ciągnikach lepiej myśleć o równowadze niż o maksymalnej szerokości roboczej. Gdy projekt jest dobrze przemyślany, samodzielna budowa daje nie tylko oszczędność, ale też sprzęt dokładnie taki, jakiego potrzebujesz w swoim gospodarstwie.
