W silniku diesla zawór recyrkulacji spalin ma jedno główne zadanie: obniżyć temperaturę spalania i ograniczyć tlenki azotu, ale robi to kosztem większej ilości sadzy w układzie dolotowym. Ja patrzę na ten układ nie jak na pojedynczy element, lecz jak na kompromis między emisją, kulturą pracy i trwałością osprzętu. W tym tekście wyjaśniam, jak EGR działa, dlaczego w jednych maszynach sprawia mało problemów, a w innych zaczyna się zapychać, oraz jak rozpoznać, kiedy wystarczy czyszczenie, a kiedy potrzebna jest dokładniejsza diagnostyka.
Najważniejsze jest to, że EGR obniża NOx, ale wymaga czystego dolotu i sprawnego chłodzenia
- EGR odprowadza część spalin z powrotem do dolotu, żeby zmniejszyć temperaturę spalania i ograniczyć NOx.
- W praktyce pracuje razem z chłodnicą spalin, czujnikami, DPF i czasem SCR, więc awaria jednego elementu wpływa na cały układ.
- Zabrudzony zawór zwykle daje nierówne obroty, dymienie, spadek mocy i błędy sterownika.
- W traktorach problem częściej narasta przy długim postoju, pracy na małym obciążeniu i jeździe „na zimno”.
- Najlepszy punkt startu to diagnostyka dolotu, a nie wymiana części w ciemno.
Jak działa układ EGR i po co obniża temperaturę spalania
W uproszczeniu układ EGR bierze część spalin z kolektora wydechowego i kieruje je z powrotem do dolotu. Te gazy nie dostarczają nowego tlenu, więc mieszanka w cylindrze spala się chłodniej. Efekt jest prosty: mniej powstaje NOx, czyli tlenków azotu, które tworzą się szczególnie przy wysokiej temperaturze i dużej ilości tlenu.

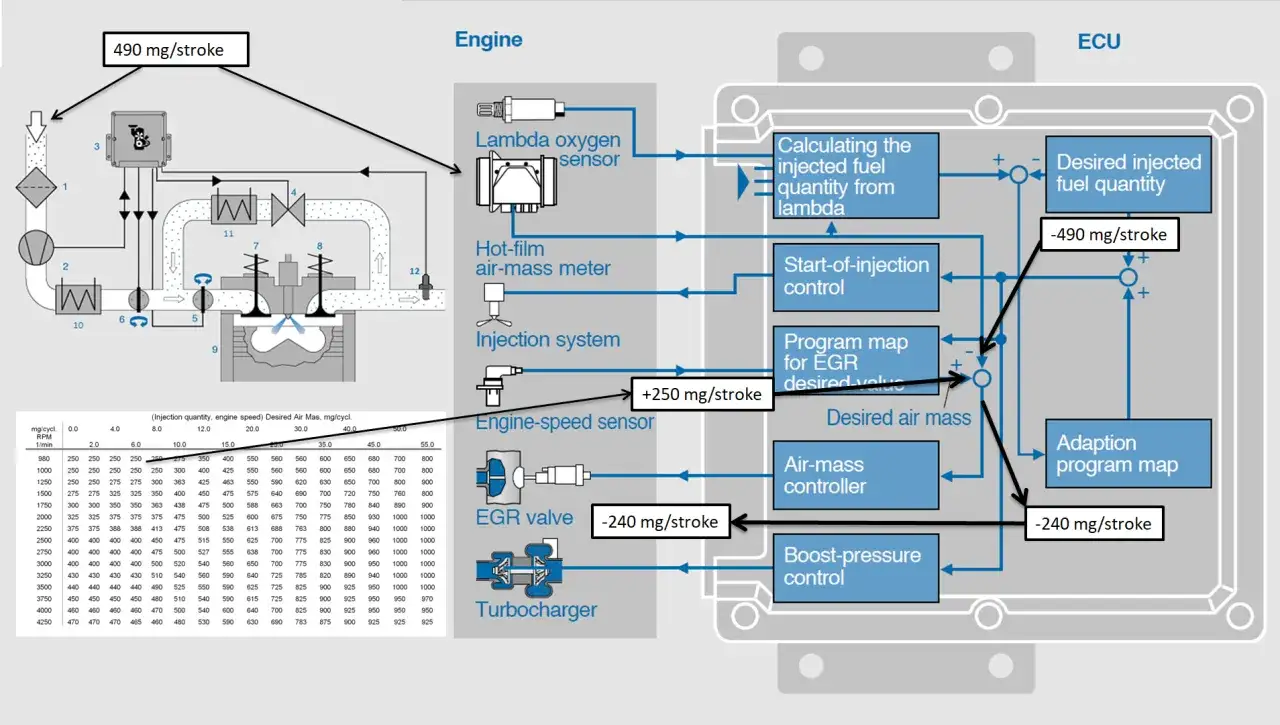

Ważny jest tu nie tylko sam zawór, ale też logika pracy sterownika. ECU otwiera EGR tylko w określonych warunkach, zwykle gdy silnik jest rozgrzany, a obciążenie nie wymaga pełnej ilości świeżego powietrza. Jeśli przepływ jest zbyt duży, silnik robi się ospały, rośnie zadymienie i spada sprawność spalania. Jeśli przepływ jest za mały albo zawór się zacina, emisja NOx idzie w górę, a sterownik zaczyna widzieć rozjazd między tym, co zaplanował, a tym, co naprawdę dzieje się w silniku.
W nowocześniejszych dieslach spotyka się również chłodnicę EGR, czyli wymiennik, który dodatkowo obniża temperaturę recyrkulowanych spalin. To nie jest kosmetyka. Chłodniejszy gaz mniej podnosi temperaturę w cylindrze, ale jednocześnie łatwiej zostawia osady w przewodach i samym zaworze. I właśnie tu zaczynają się praktyczne problemy, które w maszynach roboczych widać częściej niż w teorii.
Gdzie ten element pracuje w układzie silnika i co go otacza
EGR nie działa w próżni. To część większego obiegu, który łączy wydech, dolot i elektronikę sterującą. W dieslach stosuje się dziś zarówno układy high-pressure, gdzie spaliny są pobierane przed turbiną, jak i low-pressure, gdzie recyrkulacja przebiega po stronie bardziej oczyszczonego wydechu. Dla użytkownika ważniejszy od nazwy jest skutek: jeden wariant szybciej reaguje, drugi bywa czystszy i stabilniejszy, ale obydwa wymagają sprawnego osprzętu.
| Element | Rola | Dlaczego ma znaczenie |
|---|---|---|
| Zawór EGR | Dozuje ilość spalin wracających do dolotu | Od jego ruchu zależy, czy silnik pracuje równo i czy emisja NOx pozostaje pod kontrolą |
| Chłodnica EGR | Obniża temperaturę spalin przed ich ponownym podaniem do silnika | Zmniejsza temperaturę spalania, ale sama może się zapychać sadzą i osadami |
| Czujniki ciśnienia i temperatury | Informują sterownik, ile powietrza i spalin faktycznie przepływa | Bez nich ECU nie wie, czy EGR pracuje zgodnie z mapą silnika |
| DPF | Wyłapuje sadzę z wydechu | Gdy EGR brudzi dolot, DPF zwykle ma ciężej i częściej wymaga regeneracji |
| SCR | Redukuje NOx po stronie wydechu, zwykle z użyciem AdBlue | Odciąża część pracy emisjnej, ale nie zastępuje prawidłowo działającego EGR |
W praktyce widzę to tak: EGR steruje tym, co dzieje się wewnątrz cylindra, a DPF i SCR sprzątają to, co już wyszło z silnika. Jeśli jeden element przestaje działać poprawnie, pozostałe bardzo szybko dostają dodatkowe obciążenie. To właśnie dlatego naprawa „tylko jednego zaworu” często daje krótkotrwały efekt, a potem problem wraca.
Co zyskujesz, a co komplikuje recyrkulacja spalin
Największą zaletą EGR jest ograniczenie emisji NOx bez konieczności całkowitego przenoszenia całej walki z emisją na układ wydechowy. Producent może dzięki temu utrzymać bardziej stabilną charakterystykę silnika, a w wielu zastosowaniach także lepiej dopasować jednostkę do norm emisji. W maszynach roboczych ma to znaczenie, bo diesel musi jednocześnie być trwały, elastyczny i zgodny z przepisami.
Jednocześnie to nie jest darmowy zysk. Recyrkulacja spalin zwiększa ilość sadzy w dolocie, przyspiesza osadzanie się nagaru i podnosi wymagania wobec chłodnicy oraz czujników. W praktyce oznacza to więcej punktów potencjalnej awarii. W japońskich traktorach, które często pracują na zmiennym obciążeniu, a czasem długo na biegu jałowym, ten kompromis bywa odczuwalny szybciej niż w samochodzie jeżdżącym stale po trasie.
- Korzyść - niższe NOx i łatwiejsze spełnienie norm emisji.
- Korzyść - lepsza współpraca z DPF i SCR w nowoczesnych silnikach.
- Koszt - więcej nagaru w kolektorze, zaworze i chłodnicy.
- Koszt - większa wrażliwość na styl pracy, jakość obsługi i stan dolotu.
To właśnie dlatego nie traktuję EGR jako „zbędnego dodatku”. To element, który działa dobrze tylko wtedy, gdy cały silnik jest utrzymany w porządku. A skoro już wiadomo, co robi ten układ, warto przejść do objawów, które pokazują, że zaczyna się brudzić albo psuć.
Objawy zabrudzenia i awarii, których nie warto mylić z inną usterką
Z EGR jest jeden problem diagnostyczny: objawy często wyglądają jak awaria czegoś zupełnie innego. Nierówna praca na biegu jałowym może sugerować wtryskiwacz, ale równie dobrze winny bywa zawór zacięty w pozycji otwartej. Czarny dym nie zawsze oznacza zużycie turbiny. Zdarza się, że silnik po prostu nie dostaje właściwej ilości świeżego powietrza, bo dolot jest przytkany nagarem albo sterowanie EGR działa nie tak, jak powinno.
| Objaw | Co może oznaczać | Co sprawdzić najpierw |
|---|---|---|
| Nierówne obroty, gaśnięcie przy niskim rpm | Zawór zacięty w pozycji otwartej albo zbyt duży przepływ spalin | Pozycję EGR, szczelność dolotu i podstawowe parametry pracy silnika |
| Czarny dym, ospała reakcja na gaz, większe spalanie | Niedobór świeżego powietrza, nagar w dolocie, błędne sterowanie EGR | Filtr powietrza, przewody dolotowe, turbo, przepływ spalin |
| Błędy sterownika i częstsze regeneracje DPF | Rozjechany bilans między spalinami a powietrzem | Czujniki ciśnienia, temperatury, NOx oraz stopień zabrudzenia układu |
| Ubytek płynu chłodniczego i biały dym | Możliwa nieszczelność chłodnicy EGR | Układ chłodzenia, korek zbiornika, ślady wilgoci w okolicy EGR |
Jeśli coś ma być zapamiętane z tej części, to przede wszystkim to, że sam zawór rzadko bywa jedynym winowajcą. Często problem zaczyna się od brudnego filtra powietrza, nieszczelności w dolocie, zużytego czujnika albo zbyt dużej ilości sadzy z innych powodów. Właśnie dlatego szybka wymiana „na ślepo” bywa droższa niż porządna diagnostyka.
Jak serwisować układ EGR w traktorze, żeby nie naprawiać go dwa razy
W maszynie rolniczej najważniejsza jest konsekwencja. Jeśli silnik dużo pracuje na niskim obciążeniu albo często chodzi na postoju, osady pojawiają się szybciej i sama kosmetyka nie wystarczy. W takich przypadkach najlepiej działa czyszczenie całego układu, a nie tylko jednego zaworu. Zabrudzony kolektor, chłodnica i kanały dolotowe potrafią wrócić do problemów szybciej, niż właściciel zdąży odebrać maszynę z warsztatu.
- Najpierw odczytaj błędy i parametry pracy, zamiast zgadywać na podstawie jednego objawu.
- Sprawdź filtr powietrza, szczelność dolotu, turbo i podstawowe czujniki, bo one często imitują usterkę EGR.
- Jeśli osad jest lekki, zwykle wystarcza czyszczenie zaworu i drożności kanałów.
- Jeśli w układzie jest dużo nagaru, czyści się też chłodnicę, kolektor i miejscami sam dolot.
- Po naprawie warto obserwować temperaturę pracy, dymienie i częstotliwość regeneracji DPF.
Na rynku usług w Polsce czyszczenie EGR bywa wyceniane w okolicach 160 zł za sztukę, ale przy demontażu kolektora, chłodnicy i adaptacji sterownika koszt szybko rośnie. Nowy element z osprzętem to już zupełnie inny poziom wydatku, dlatego opłaca się najpierw sprawdzić, czy winna jest faktycznie część, czy tylko osad i słaby przepływ. Ja w takich przypadkach zawsze zaczynam od pytania, dlaczego układ się zabrudził, a nie tylko co trzeba wymienić.
Warto też pamiętać o stylu pracy. Dłuższa jazda lub praca pod obciążeniem pomaga silnikowi osiągnąć warunki, w których osady łatwiej się wypalają. Z kolei częste uruchamianie na krótko, długie stanie na biegu jałowym i jazda wyłącznie „na lekko” sprzyjają odkładaniu nagaru. To nie jest teoria z podręcznika, tylko codzienność wielu ciągników używanych przy lekkich zadaniach gospodarczych.
Na co patrzeć w japońskim traktorze z EGR przy zakupie używanego
Przy oględzinach używanego ciągnika nie patrzę wyłącznie na to, czy silnik odpala i nie kopci na zimno. W nowocześniejszym dieslu ważna jest historia serwisowa układu dolotowego, poziom płynu chłodniczego, kultura pracy na biegu jałowym i to, czy maszyna nie ma śladów częstych awarii związanych z emisją. W starszych, prostszych konstrukcjach osprzętu jest mniej, ale za to większe znaczenie mają stan mechaniczny i jakość wcześniejszej obsługi.
| Typ maszyny | Czego zwykle się spodziewać | Co sprawdzić podczas oględzin |
|---|---|---|
| Starszy diesel bez rozbudowanego osprzętu | Mniej elektroniki, prostszy układ wydechowy | Dymienie, równą pracę, kompresję i ogólny stan silnika |
| Nowszy traktor z DPF i czujnikami emisji | Więcej kontroli sterownika i większa czułość na zabrudzenia | Błędy zapisane w sterowniku, regeneracje, stan dolotu i chłodnicy spalin |
| Maszyna pracująca głównie na małym obciążeniu | Szybsze odkładanie sadzy w dolocie | Historia czyszczenia EGR, kolektora i filtrów |
Ja przy takich oględzinach zwracam uwagę nie tylko na samą pracę silnika, ale też na to, czy właściciel potrafi pokazać sensowne serwisowanie układu dolotowego. To często mówi więcej niż krótka jazda próbna. Jeśli ciągnik ma pracować jeszcze przez lata, to właśnie tam ukrywa się spora część przyszłych kosztów.
Co warto sprawdzić, zanim obwinisz sam zawór
- Filtr powietrza i szczelność dolotu, bo bez nich nawet sprawny EGR nie będzie działał poprawnie.
- Czujniki ciśnienia, temperatury i przepływu, bo sterownik podejmuje decyzje na ich podstawie.
- Stan chłodnicy spalin, jeśli pojawia się ubytek płynu chłodniczego albo biały dym.
- Wtryskiwacze i turbo, bo ich usterki bardzo łatwo udają problem z recyrkulacją spalin.
- Historię pracy maszyny, zwłaszcza jeśli większość czasu spędza na wolnych obrotach lub przy lekkim obciążeniu.
W praktyce najlepiej działa prosty porządek: filtr powietrza, szczelność dolotu, odczyt parametrów, dopiero potem czyszczenie albo wymiana. Taki tok myślenia oszczędza pieniądze, a przy japońskich traktorach z dieslem zwykle daje też dużo pewniejszy efekt niż szybka decyzja podjęta wyłącznie na podstawie jednego objawu.
